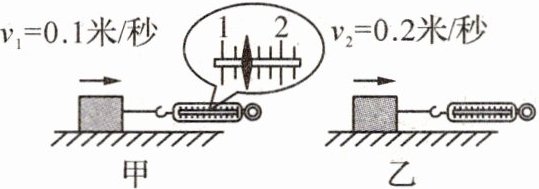

例2 拉动木块在水平面上以0.1米/秒的速度做匀速直线运动时，弹簧测力计示数如图甲。

(1)木块受的摩擦力大小为______1.4N。
(2)若拉动木块使之运动速度增大到0.2米/秒后保持匀速直线运动不变，此时弹簧测力计的示数与图甲相比将______不变（填“变大”“不变”或“变小”）。

答案：
(1)1.4
(2)不变
分析：
(1)由图甲可知，弹簧测力计的分度值为0.2N，其示数为1.4N，由于做的是匀速直线运动，拉力与摩擦力平衡，因此，木块受的摩擦力大小为1.4N；
(2)当速度增大到0.2米/秒后保持匀速直线运动不变，由于压力大小和接触面的粗糙程度不变，则摩擦力不变，根据二力平衡可知，此时弹簧测力计的示数仍等于其摩擦力，与图甲相比，示数不变。
答案：
(1)1.4
(2)不变
解题总结：
(1)根据弹簧测力计的分度值是0.2N读出弹簧测力计的示数；
(2)滑动摩擦力的大小与压力大小和接触面的粗糙程度有关；根据二力平衡可判断弹簧测力计的示数。

例3 利用如图甲所示器材“探究二力平衡的条件”。
(1)将卡片上的两根线跨放在支架的滑轮上，并在两个线端分别挂上钩码，使作用在卡片上的两个拉力方向相反，且在一条直线上。当卡片平衡时，卡片两边所受的拉力大小相等（填“相等”或“不相等”）。
(2)为观察不在同一直线上的两个力是否能平衡，可用手将卡片旋转一定角度，释放时观察其是否保持平衡。
(3)在卡片平衡时，用剪刀将卡片从中间剪开，并观察随之发生的现象。由此可以得到二力平衡的又一个条件是必须在同一物体上。
(4)该实验在选择卡片时，选用较轻卡片的目的是卡片重力可以忽略，对实验不产生影响。

答案：
(1)相等
(2)旋转一定角度
(3)必须在同一物体上
(4)卡片重力可以忽略，对实验不产生影响
分析：
(1)保持两个拉力在同一直线上，调整细线两端的钩码，当两端钩码的质量相等时，对小卡片的拉力相等，小卡片平衡；
(2)为了验证两力是否在同一直线上，保持卡片两边所受的拉力不变，用手将卡片转过一定角度，并保持两个拉力方向相反，松开手后观察小卡片能否平衡；
(3)当小卡片平衡时，用剪刀沿虚线迅速剪断小卡片，由于二力不在同一物体上，所以两侧钩码落下，说明二力平衡的又一个条件是必须在同一物体上；
(4)由于小卡片的质量很小，重力远小于卡片受到的拉力，所以选用轻质小卡片目的是忽略卡片重力对实验的影响；
答案：
(1)相等
(2)旋转一定角度
(3)必须在同一物体上
(4)卡片重力可以忽略，对实验不产生影响
解题总结：二力平衡的条件：大小相等，方向相反，在一条直线上，在同一物体上。
