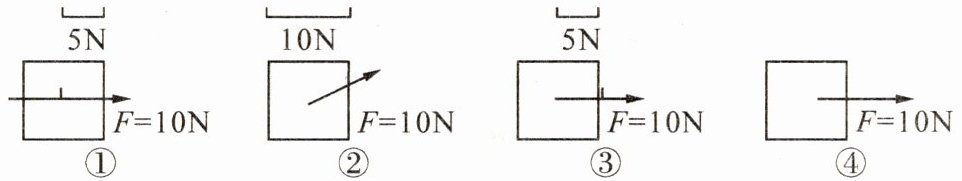

例2 如图所示,表示一个水平向右、大小为10N的力的图示的是 (C)

A. ①
B. ②
C. ③
D. ④

答案： C
分析:A. ①中力没有作用在物体上,故A错误;B. ②中力的方向不是水平向右的,故B错误;C. ③中的力作用在物体上,方向水平向右,大小为10N,故C正确;D. ④中没有标度,无法确定力的大小,故D错误。
答案:C
解题总结:注意分析各个图中力的大小、方向和作用点是否正确即可。

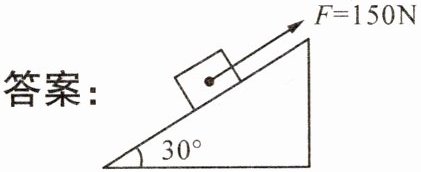

例3 放在倾角为$30^{\circ}$的斜面上的物体受到沿斜面向上的150牛的拉力,请画出该拉力的示意图。

答案：
如答案图所示
分析:物体受到沿斜面向上的150牛的拉力,作用点在物体重心上,拉力的方向是与斜面平行向上的。
答案:

解题总结:根据力的示意图的定义,将拉力的大小、方向、作用点表示出来即可,要注意力的示意图和力的图示的区别。
