《2025年新活力总动员暑假八年级物理人教版》

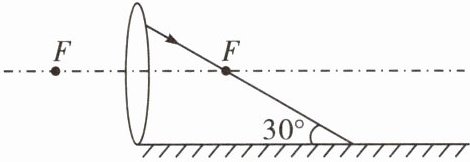

8.如图所示,一束光射向凸透镜,经折射后,折射光线射到一个平面镜上。请在图中画出发射向凸透镜的这束入射光和经平面镜反射后的光路,并标出反射角的度数。

答案：
如图所示。
　　

9.如图所示,凸透镜的下半部分恰好浸在水中,其主光轴与空气和水的分界面恰好重合(平齐),请在图中作出平行于凸透镜主光轴的入射光线经凸透镜折射后的规范正确的光路图。

答案：
如图所示。
　　　　　

10.如图所示,在舞蹈室的墙面上装有一块平面镜,王老师用一激光笔从S点照向镜面,在地面上P点看到一光斑,请用平面镜成像特点完成光路图。

答案：
如图所示。
　　　

11.(通辽中考)同学们为了探究平面镜成像的特点,准备了平面镜、玻璃板、两支相同的蜡烛A和B、光具座、光屏等实验器材。

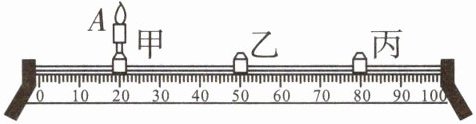

(1)如图所示,将一支点燃的蜡烛A放置在光具座的甲位置,选用玻璃板(填“平面镜”或“玻璃板”)竖直放置在乙位置,未点燃的蜡烛B放置在乙位置右侧,移动蜡烛B到丙位置时,发现蜡烛B与蜡烛A的像完全重合。
(2)取下蜡烛B,并在丙位置处放一光屏,光屏上不能承接到蜡烛A的像,说明平面镜成的像是虚像(填“实像”或“虚像”)。
(3)接着同学们想利用上述装置探究凸透镜成像规律,将乙处器材换成一个凸透镜,再将蜡烛A移至35 cm刻度线处,丙位置的光屏上恰好出现了烛焰清晰的像,生活中的投影仪(填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的。此时,用直径相同、焦距更大的凸透镜替换原凸透镜,移动光屏也得到了清晰的像,则此时的像较原来的像变大(填“变大”“变小”或“不变”)。
(4)在上一步实验的基础上,小明将一远视镜片放在凸透镜与蜡烛之间,要使光屏上还能呈清晰的像,可将光屏适当向左(填“左”或“右”)移动。

答案：
(1)玻璃板　
(2)虚像　
(3)投影仪 变大　
(4)左
