《2025年第三学期暑假衔接四年级科学教科版》

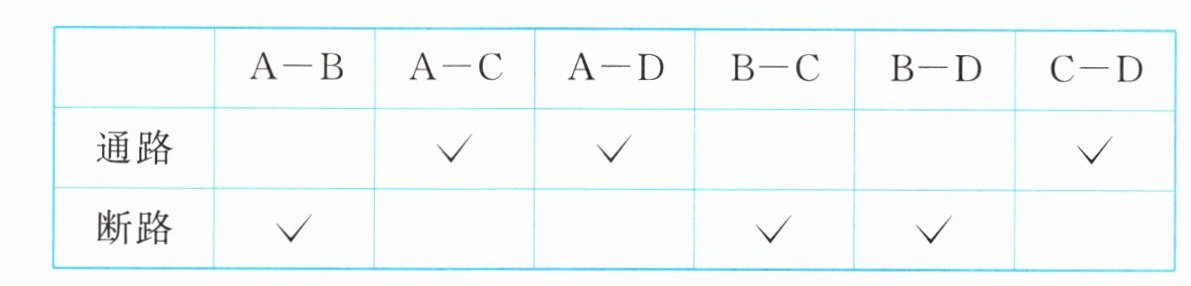

1. 有一个4个接线柱的盒子,乐乐用电路检测器检测后,把接线柱之间的连接状态记录在下表中。

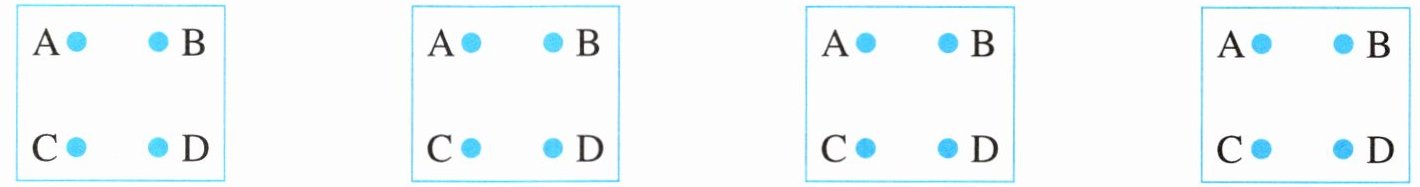

(1)请你根据测试记录,推测里面的电线是怎样连接的,在下图中用线表示你的推测结果。(画4种)

(2)A—B、B—C和B—D之间是断路,说明没有______通过。
(3)下列对电路检测器的认识中错误的是( )。
A. 使用电路检测器时只要检测一次就够了
B. 使用电路检测器时最好重复检测两次
C. 使用电路检测器之前,要先检测它是否能正常使用

答案： $(1)$ 推测电线连接方式
根据表格可知，$A - C$、$A - D$、$C - D$是通路，$A - B$、$B - C$、$B - D$是断路。推测连接方式如下（答案不唯一，以下为示例）：
第一种：$A - C$、$C - D$连接（$A$和$D$通过$C$间接通路）。
第二种：$A - D$、$D - C$连接（$A$和$C$通过$D$间接通路）。
第三种：$C - D$、$A - C$连接（类似第一种情况）。
第四种：$A - D$、$C - D$连接（类似第二种情况）。
$(2)$ 断路说明
$A - B$、$B - C$和$B - D$之间是断路，说明没有$\boldsymbol{电流}$通过。
$(3)$ 电路检测器认识
选项$A$：使用电路检测器时，为了确保检测结果的准确性，不能只检测一次，最好重复检测两次，$A$错误。
选项$B$：使用电路检测器时最好重复检测两次，这样可以减少误差，$B$正确。
选项$C$：使用电路检测器之前，要先检测它是否能正常使用，这是正确的操作步骤，$C$正确。
所以答案是$\boldsymbol{A}$。

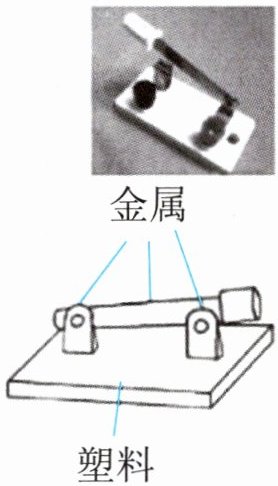

2. 观察单刀开关。
观察目的：观察小开关使用的材料中哪些是导体,哪些是绝缘体。

观察材料：单刀小开关。
观察交流：
(1)这个开关按压点、接触柱的上端和基座塑料是______；按压点连接着的金属条是______；两边的金属连接点也是______。(填“导体”或“绝缘体”)
(2)把这个开关连接到电路里,闭合开关,小灯泡是______的。断开开关,小灯泡就______。(填“亮”或“灭”)
观察结论：
电流在电路中的流动其实是由______决定的,当小开关闭合时,电流是______(填“流动”或“不流动”,下同)的；当小开关断开时,电流是______的。

答案： （1）绝缘体 导体 导体 （2）亮 灭 开关 流动 不流动
