《2025年第三学期暑假衔接四年级科学教科版》

2. 我是小小工程师。

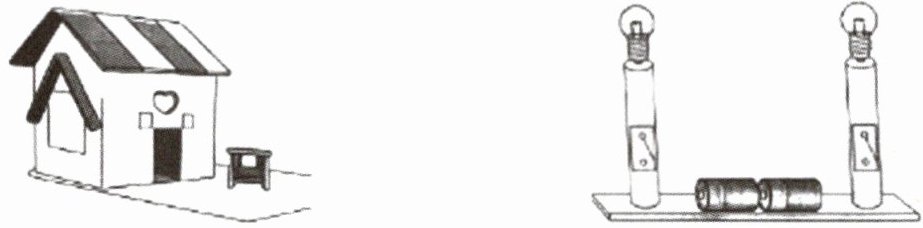

小工程师们准备为自己拼搭完成的房屋模型中屋前的院子里安装两个路灯,请你和他们一起完成下列任务。
(1)选择材料自制开关:下列材料能用来制作小开关的是( )。
A. 小木块和铁片
B. 小木块和塑料片
C. 铜片和铁片
(2)设计电路连接方案:请你在右下图中用笔画线代替导线,设计一个合理的电路连接方案,要求一个开关控制一个小灯泡的亮灭。

(3)小工程师们开始动手连接电路,可是当他们完成后,发现闭合开关小灯泡没有亮,他们开始用电路检测器进行检查。下列有关电路检测器的说法错误的是( )。
A. 电路检测器可以用来检测物体是否导电
B. 家里的电路出故障了,可以用电路检测器来检测
C. 每一次使用前都要把电路检测器的两个检测头互相接触,检验小灯泡是否发光

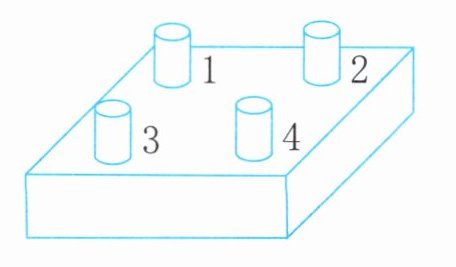

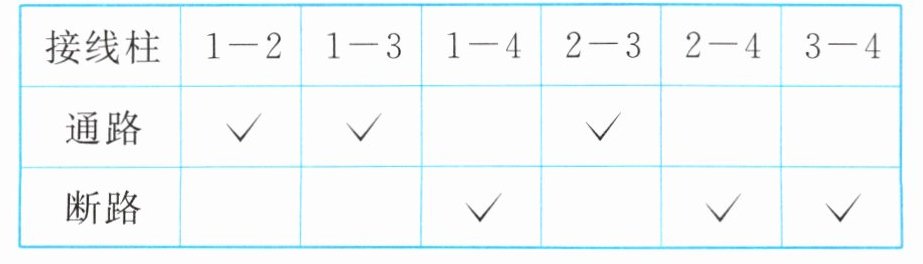

(4)右下图是一个带有 4 个接线柱的接线盒,小工程师们用电路检测器检测,并将接线柱之间的通断状态记录如下表。请你根据检测记录,推测接线盒里面是怎样连接的,并画出其中的一种连接方法。

答案：

(1)A
(2)如图所示(符合题意即可)
(3)B
(4)提示:任选一种方式将接线柱1、2和3连在一起即可。
