《2025年奔跑吧少年九年级科学全一册浙教版》

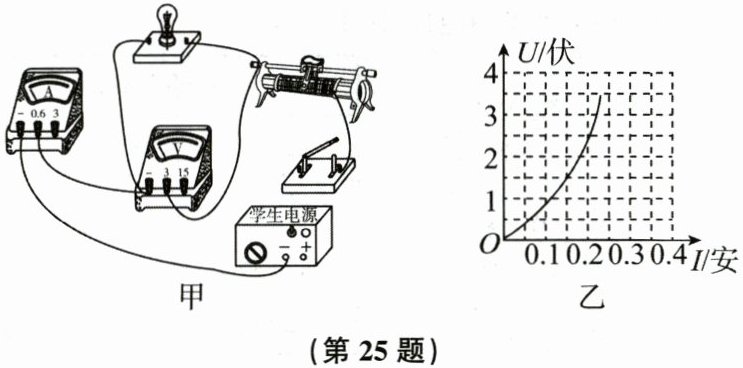

25. 小明做“测量小灯泡电功率”实验时,所用器材有电压为6伏的电源、额定电压为2.5伏的小灯泡以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
(1)图甲中缺少了一根导线,请用笔画线代替导线,将图甲所示的实物电路连接完整。
(2)小明按图甲连接完实物电路,闭合开关后,发现小灯泡发光较亮。无论如何移动滑动变阻器的滑片,小灯泡的亮度都不变,则原因可能是______。
(3)小明调整好电路后闭合开关,移动滑动变阻器的滑片到某处,电压表的示数为2.2伏,要测得滑动变阻器小灯泡的额定功率,应将滑动变阻器P的滑片向______(填“左”或“右”)端移动。
(4)小明通过移动滑动变阻器的滑片,分别记下了多组对应的电压表和电流表的示数,绘制了如图乙所示的U-I图像。根据图像提供的信息,可计算出小灯泡的额定功率是______瓦。

答案：

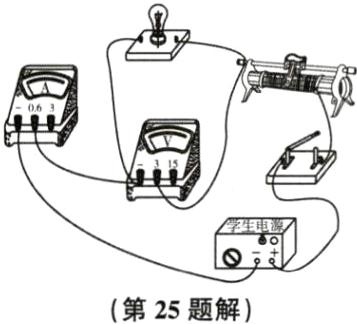

(1)见解图
(2)滑动变阻器短路
(3)右
(4)0.5

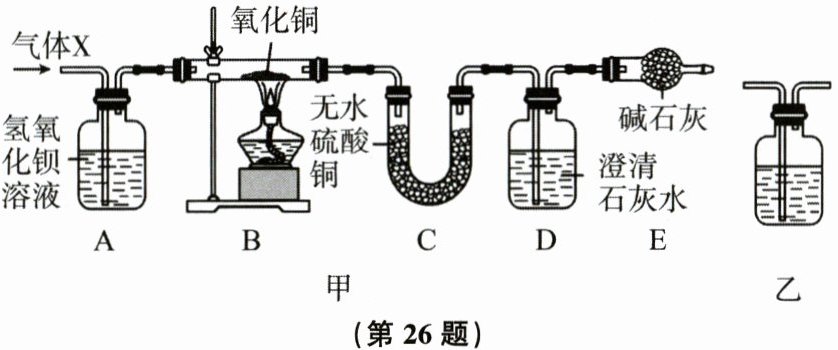

26. 某混合气体X由$ \mathrm{CO}_{2} $、CO、水蒸气、$ \mathrm{H}_{2} $中的两种或两种以上物质组成,气体X依次通过如图甲所示的装置(假定每步反应均完全),现象分别为A中溶液变浑浊,B中固体变为红色,C中粉末变为蓝色,D中溶液变浑浊。
(1)该实验能得出CO气体一定存在的证据是______D中澄清石灰水溶液变浑浊。
(2)只要在图甲中加装一个图乙装置,就能确定原混合气体中是否含有$ \mathrm{H}_{2} $
①写出图乙装置中的试剂名称：______浓硫酸。
②该装置连接在图甲中______(填字母)两个装置之间AB。

答案：
(1)D中澄清石灰水溶液变浑浊
(2)①浓硫酸 ②AB

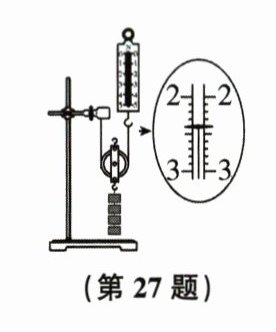

27. 在“探究影响动滑轮机械效率的因素”的实验中,小佳用同一动滑轮进行了三次实验,实验装置如图所示。

(1)实验时,小佳应沿竖直方向匀速拉动弹簧测力计。
(2)第3次实验时,弹簧测力计的示数如图所示,此时绳子自由端受到的拉力为2.4牛,拉力所做的额外功为0.16焦,动滑轮的机械效率为83.3%(结果精确到0.1%)。

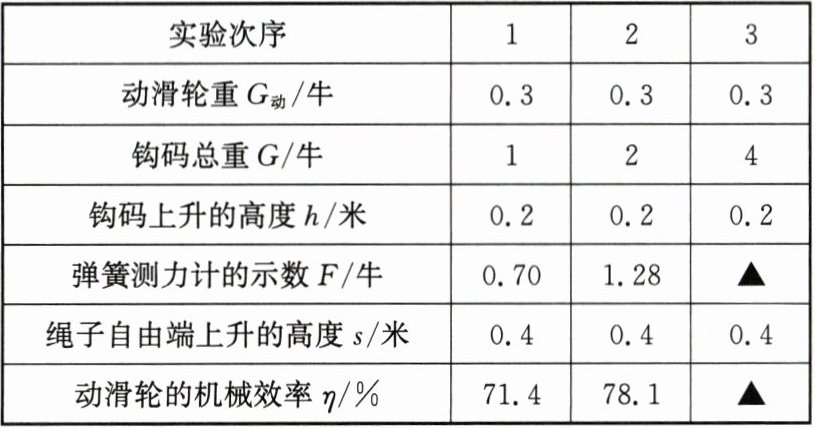

(3)分析表中数据可知：用同一动滑轮将物体匀速提升相同的高度时,随着钩码总重的增加,拉力所做的额外功将增大(填“减小”“不变”或“增大”),你认为其原因是摩擦力变大。

答案：
(1)竖直
(2)2.4 0.16 83.3%
(3)增大 摩擦力变大
