《2025年时习之暑假衔接八年级物理人教版》

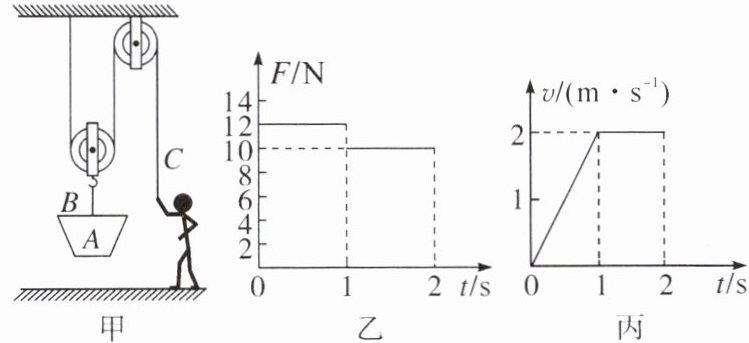

6. 如图甲所示的装置,$A是重15N$的空吊篮,绳子$B和C能承受的最大拉力分别为100N和60N$。质量为$50kg的小周同学将A$提升到高处,施加的拉力$F随时间t$变化关系如图乙所示,$A上升的速度v随时间t$变化关系如图丙所示。忽略绳重及摩擦,则动滑轮的重力为____$N$,该装置最多能匀速提升____$N$的重物。

答案： 5　85

在我国古代,就有许多关于简单机械的妙用。据此回答7~9题。

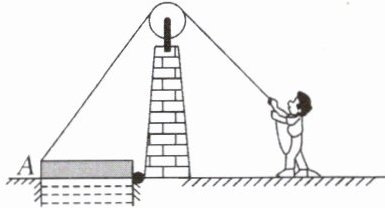

7. 如图所示,在我国古代简单机械有许多巧妙的应用,护城河上安装的吊桥装置就是一个例子。在匀速拉起吊桥过程中()

A. 吊桥是费力杠杆
B. 吊桥的左端$A$是杠杆支点
C. 拉力的力臂始终等于吊桥长度
D. 滑轮起到改变施力方向的作用
8. 如图所示《天工开物》中记载的一种自动引水灌溉工具“高转筒车”,使用时下方转轮安装在河道中,流水驱动轮子转动,系在传动绳索上的竹筒将水从河里源源不断输送到上方农田中。下列说法正确的是()

A. 转轮转速越快输水做功功率越大
B. 水在输送过程中重力势能不变
C. 该装置的效率可达100%
D. 上、下两个转轮可分别看作定滑轮和动滑轮
9. 如图所示,是《天工开物》中记载的我国传统提水工具“桔槔”,用绳子系住一根直的硬棒的$O$点作为支点,$A端拉有重为40N$的石块,$B端挂有重为10N$的空桶,$OA长为1.2m$,$OB长为0.6m$。使用时,人向下拉绳放下空桶,装满重为$100N$的水后向上拉绳缓慢将桶提起,硬棒质量忽略不计。下列说法中正确的是()

A. 向下拉绳放下空桶时桔槔为省力杠杆
B. 向下拉绳放下空桶时拉力为$20N$
C. 向下拉绳放下空桶时桔槔为费力杠杆
D. 向上拉绳提起装满水的桶时拉力为$40N$

答案： 7.D  8.A  9.C

10. 用四个相同的滑轮组成如图所示的甲、乙两个滑轮组匀速提升重物,不计绳重及摩擦。若绳自由端的拉力和移动的速度都相同,则在相同时间内()

A. 两图中重物上升的距离相等
B. 两图中做的有用功相等
C. 乙图中的机械效率比甲图中大
D. 乙图中拉力做功的功率比甲图中大

答案： C

11. 如图所示,请画出撑开雨伞时,撑杆对伞骨作用力$F的力臂l$。

答案：

12. 如图,工人向下拉绳来提升重物。请用笔画线代替绳子画出滑轮组的绕线方法。

答案：
