《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

7.用来装饰的小彩灯，当一个灯坏了,其他的灯也不会亮，则这些小彩灯的连接方式是(　　　)

A.串联　　　　　　　　B.并联

C.串联、并联都有　　　D.不能判断

答案： A

8.家庭电路中的电视、电冰箱和电灯是______联的，回到 家中，按下开关，电灯亮了，开关与电灯是______联的。如图所示,某手机移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联。

答案： 并 串 并

9.下列关于串、并联电路的说法不正确的是
　　　　　　　　　　　　　　　　　(　　　)

A.并联电路中，只有干路上的开关能控制所有用电器

B.并联电路中，某一支路用电器断路不会影响其他用电器的工作

C.在并联电路中,有一个用电器被短接，其余用电器仍可照常工作

D.串联电路中，开关位置不同，其控制作用相同

答案： C

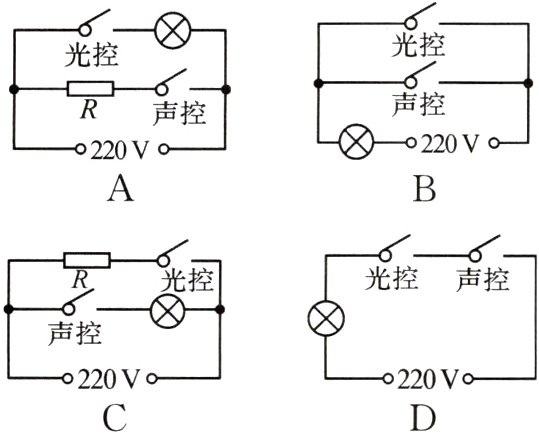

10.楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是　　　　　　　　　　　　　　　(　　　)
　　　　

答案： D

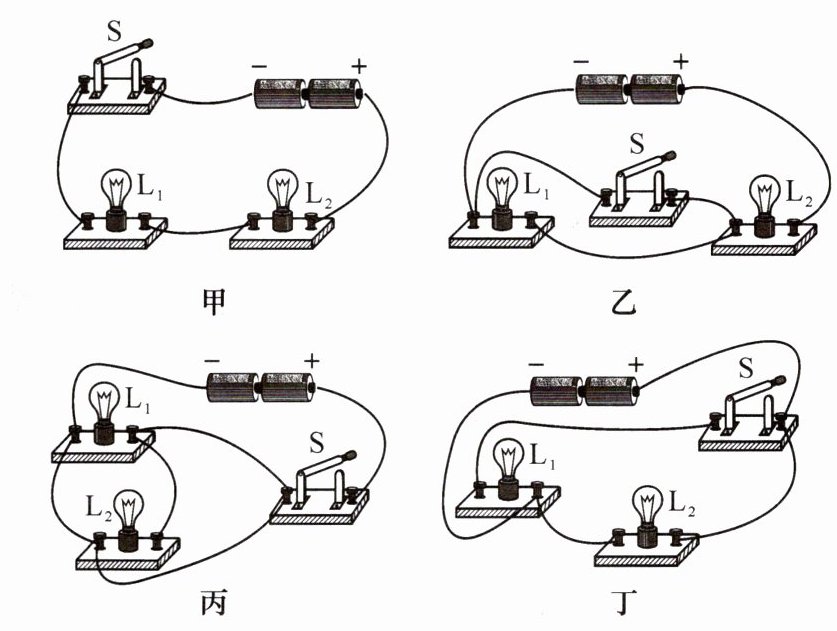

11.(成都中考)实验小组的同学连接了四个电路(如图)来探究开关的控制作用，下列判断正确的是　　　　　　　　　　　　　　(　　　)

A.甲电路中,开关S只控制L1

B.乙电路中,闭合开关S,两灯都亮

C.丙电路中,闭合开关S,L1亮,L2不亮

D.丁电路中,断开开关S,L1不亮,L2亮

答案： D

12.(朝阳中考)汽车在转向前,司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为__________,转向横杆相当于电路中的________。

答案： 并联 开关

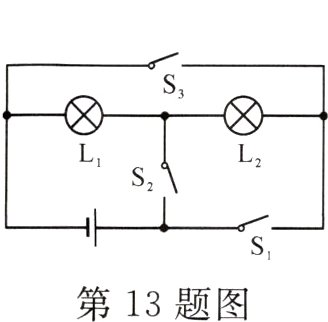

13.如图所示，只闭合S1,电灯L1、L2组成____电路;断开S1,闭合S2、S3,电灯L1、L2 组成________电路;同时闭合S1、S3，会造成______________。
　 　　

答案： 串联 并联 电源短路

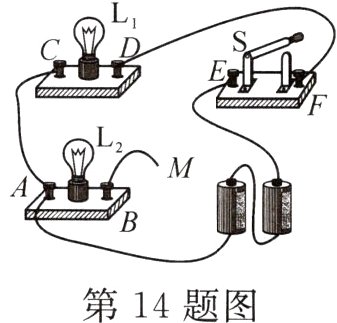

14.如图所示是小刚在连接电路时的情景，若要使L1和L2两只灯泡并联,开关S同时控制两灯，则线头M应接在______接线柱上;若要使L,和L2并联,开关S只控制灯L1,则线头M应接在______接线柱上。(填“C"“D”或“E")

答案： D E

15.如图所示,请在两个虚线框内选填“电源”或“开关”的符号，使开关都闭合时,两灯组成并联电路。


答案：
