《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

[例1]　(泰安泰山区期中)关于如图所示的电路，下列判断正确的是　　　　　　　(　　　)

A.闭合开关S1、S3，断开开
关S2时,灯L1、L2并联
　　　　　　　　　　　　　　
B.闭合开关S1、S2，断开开
关S3时,灯L1亮、L2不亮

C.闭合开关S2，断开开关S1、S3时,灯L1、L2并联

D.闭合开关S2、S3,断开开关S1时,灯L1不亮、L2亮

答案： A

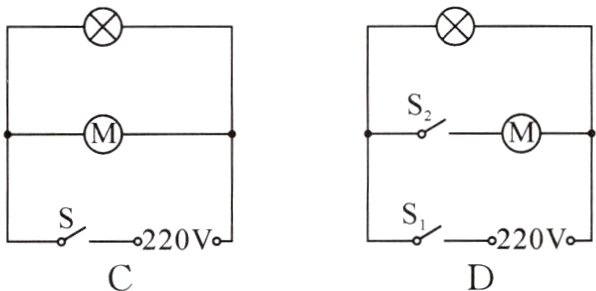

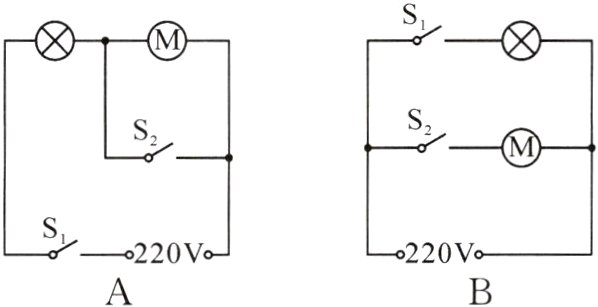

[例2]　(泰山区一模)抽油烟机的内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。如图所示的电路中，符合上述要求的是
　　　　　　　　　　　　　　　　　(　　　)
　　
　　

答案： B

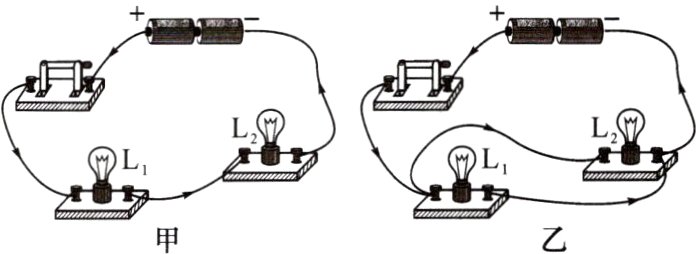

1.如图所示,箭头表示闭合开关后电路中电流的方向。图甲中电流有______条路径，所以两盏灯是______联的;图乙中电流有______条路径,所以两盏灯是______联的。
串联和并联
　　　

答案： 一 串 两 并

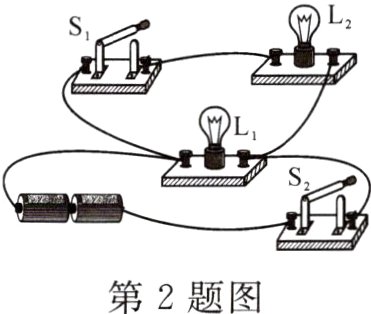

2.如图所示,闭合开关S1、S2，灯泡L1、L2是________(填“串联”或“并联”)的，再断开开关S1,小灯泡Li　________，小灯泡L2 ____________(后两空填“发光”或“不发光”)。
　　 　　

答案： 并联 发光 不发光

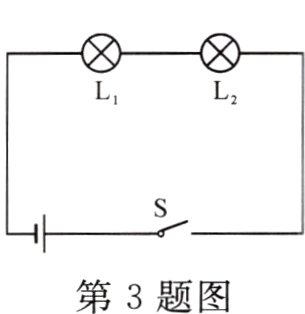

3.如图所示的电路中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后　　(　　　)

A.L1发光,L2不发光B.L1不发光,L2发光
C.L1和L2都发光　　D.L1和L2都不发光

答案： D

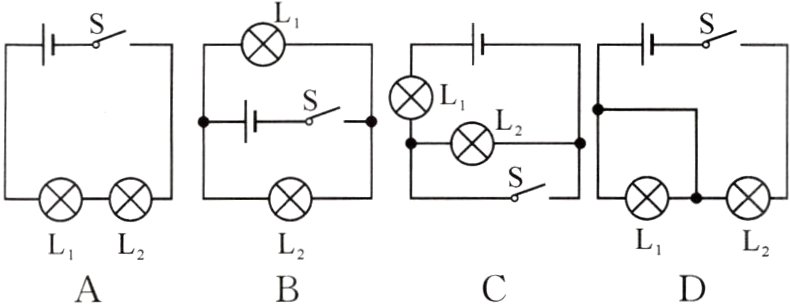

4.(吉林中考)如图所示的电路中，当开关S闭合时,灯泡L1、L2并联的是　　　　　　(　　　)
　　

答案： B

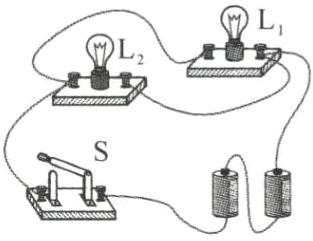

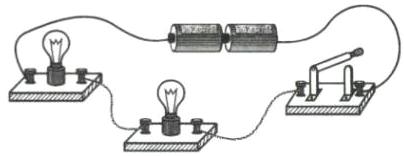

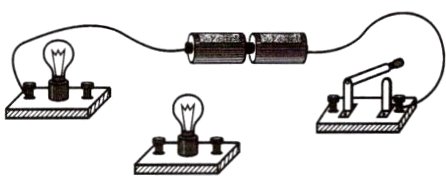

5.请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。
　　　　　　

答案：

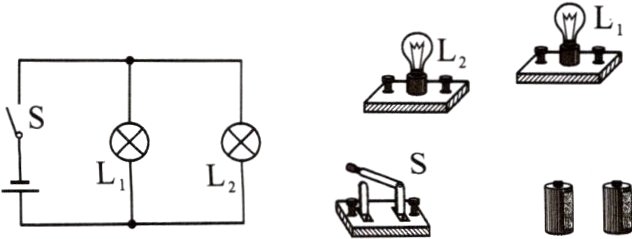

6.请根据电路图，把实物元件用笔画线连接起来。(注意:实物图导线不得交叉)
　　　　

答案：
