《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

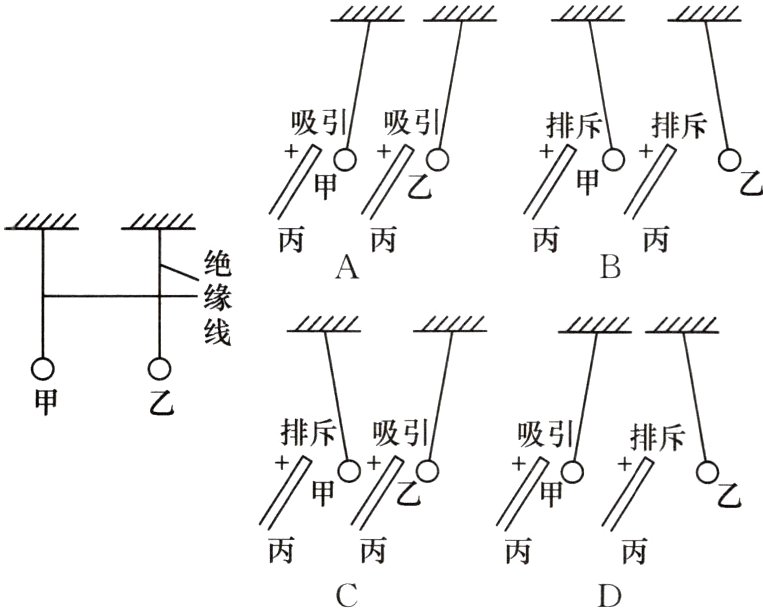

18.(科学推理)(广州中考)如图,用绝缘线分别悬吊甲、乙两轻小物体,甲带电。用带电棒丙分别靠近甲、乙，下列能证明乙带电且甲、乙带异种电荷的现象是　　　　　　　(　　　)

答案： D

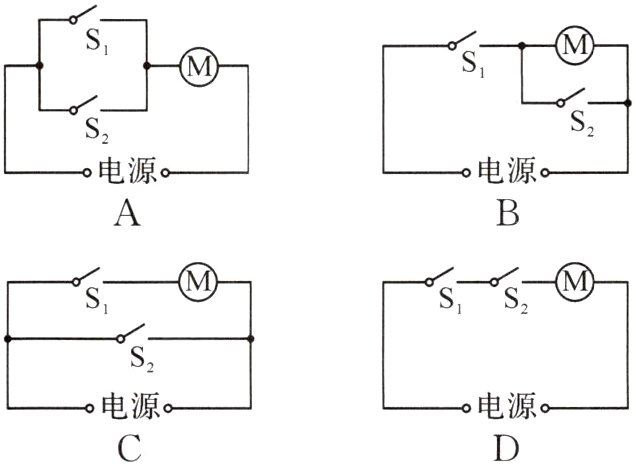

19.(模型建构)(淄博中考)为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码(模拟电路中的开关S₁闭合)并且检测到其体温正常(开关S₂闭合)时,门禁才会自动打开(电动机工作)。下列图中模拟电路符合上述要求的是　　　　　　(　　　)

答案： D

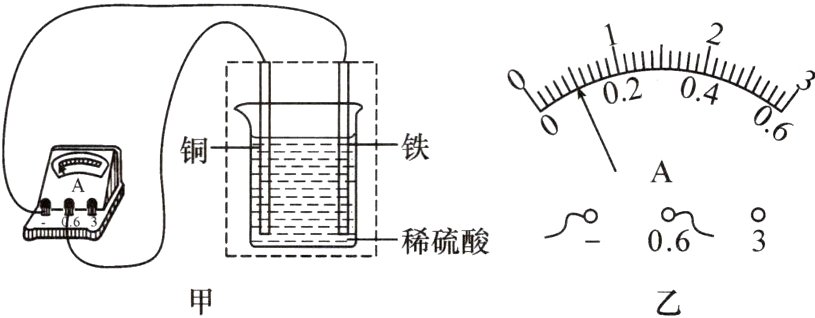

20.(科学思维)如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为________A,装置中的虚线框部分相当于电路中的电源，铜片是电源的______极。

答案： 0.1 正

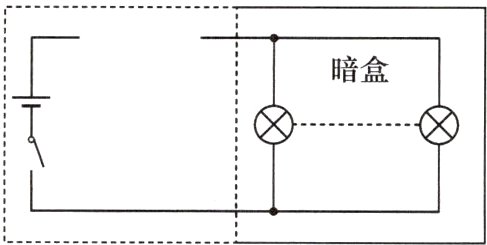

21.(科学思维)如图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线，请利用所提供的器材，在虚线框内画出你所设计的电路图

答案：
