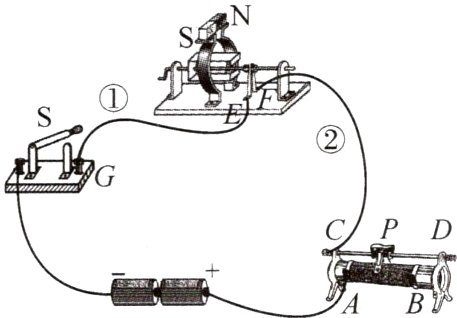

7.（常州中考）小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动方向，下列做法中无效的是 （ ）

A. 只对调电源的正、负极
B. 只对调磁体的N、S极
C. 同时对调电源的正、负极和磁体的N、S极
D. 导线①改接G、F点，导线②改接C、E点

答案： C

8. 要使直流电动机的转速加快，下列措施不可行的是 （ ）
A. 增大线圈中的电流
B. 更换电压较高的直流电源
C. 将磁体的两极对调
D. 再增加一个磁体，使该磁体的磁场与原有的磁场方向一致

答案： C

9. 如图为直流电动机的基本构造示意图。以下相关的分析中正确的是 （ ）

A. 电动机是利用电流周围存在磁场的原理工作的
B. 电动机工作过程中，消耗的电能转化为机械能
C. 使线圈连续不停地转动下去是靠电磁继电器来实现的
D. 同时改变磁感线方向和电流方向可以改变线圈转动的方向

答案： B

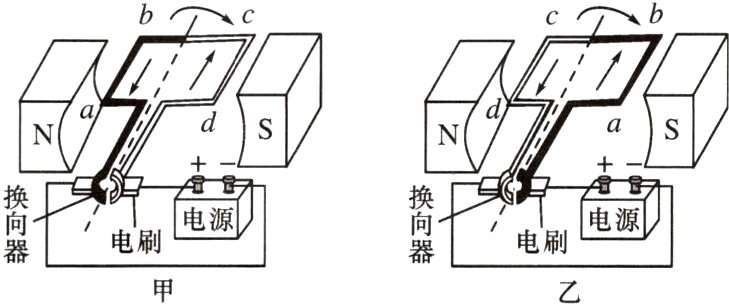

10. 线圈abcd转动过程中经过如图甲、乙所示位置时，导线ab所受磁场力的方向 （ ）

A. 相反，因为磁场方向改变了
B. 相反，因为流过ab的电流方向改变了
C. 相同，因为磁场方向、流过ab的电流方向都改变了
D. 相同，因为磁场方向、流过ab的电流方向都没有改变

答案： B

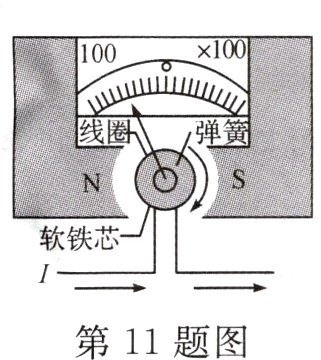

11. 如图所示是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在________中会受到________的作用，使指针发生偏转。

答案： 磁场　力

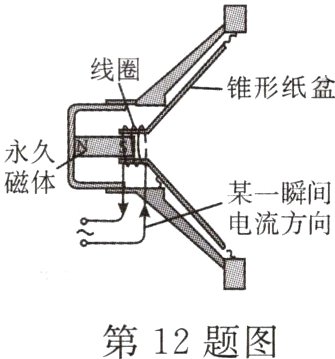

12. 如图所示为扬声器的内部结构图，当接通电源工作时，线圈向左运动，那么当电流方向改变时，线圈将向________运动；如此反复，线圈带动纸盆振动而发声。与扬声器原理相似的是________（填“电动机”或“发电机”）。

答案： 右　电动机

13. 如图所示，线圈abcd位于磁场中。
（1）通电后，cd段导线的电流方向________（填“由c到d”或“由d到c”）。
（2）cd段导线受磁场力的方向如图所示，在图中画出ab段导线所受磁场力的方向。

答案：

(1)由 c 到 d　
(2)
