1. 如图，将灯泡及开关正确连入家庭电路。

答案：

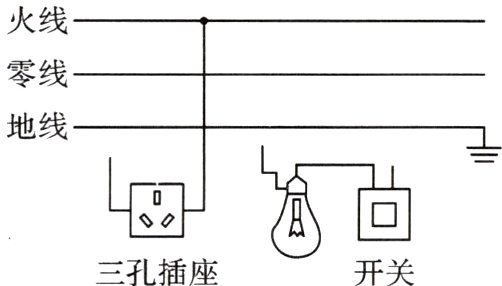

2. (青岛南区期末)如图是家庭电路中的三孔插座和有开关控制的电灯，请将其正确地连接在电路中。

答案：

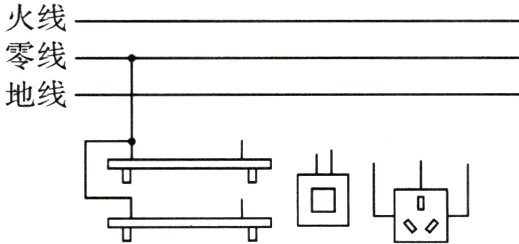

3. (德州齐河县二模)请用笔画线代替导线在图中连接电路，要求开关控制两个日光灯，三孔插座直接接入电路。

答案：

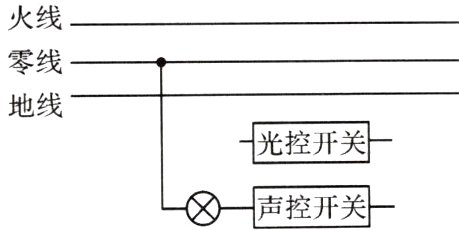

4. 如图所示，楼梯内有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用笔画线代替导线把元件连在电路中。

答案：

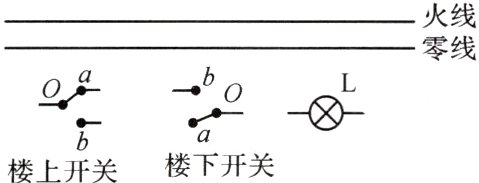

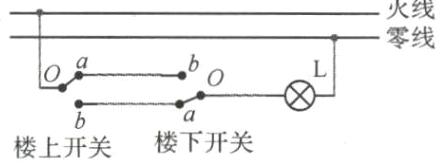

5. 在图中有两个分别安装在楼上、楼下的双联开关，它们的刀片都可以绕着O点转动，a、b分别是它们的两个静触点，试将它们跟灯泡L一起接入家庭电路中，要求楼上、楼下都能单独控制灯泡的开与关，并符合安全用电的要求。

答案：

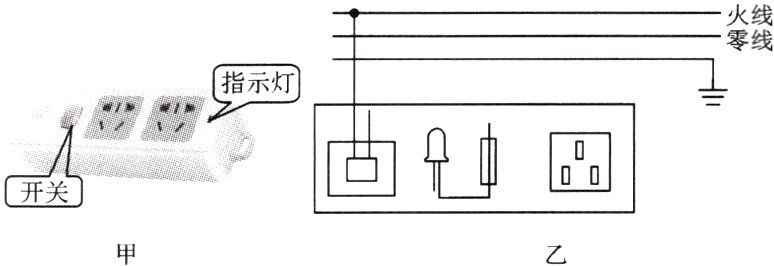

6. 图甲是生活中的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请根据上述说明，在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。(图乙中，与发光二极管串联的是一个保护电阻)

答案：

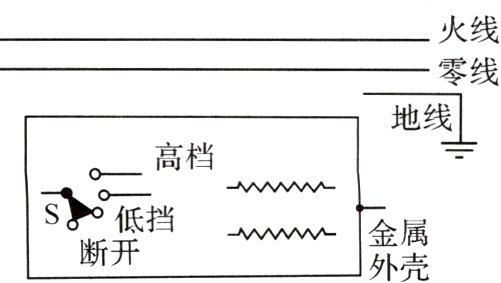

7. (日照东港区二模)两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至抵挡位置，电路处于低功率工作状态，两根电阻丝都发热；开关S转动至高挡位置，电路处于高功率工作状态，仅有一根电阻丝发热。请用笔画线代替导线完成电路连接。

答案：


章末复习
01知识框架

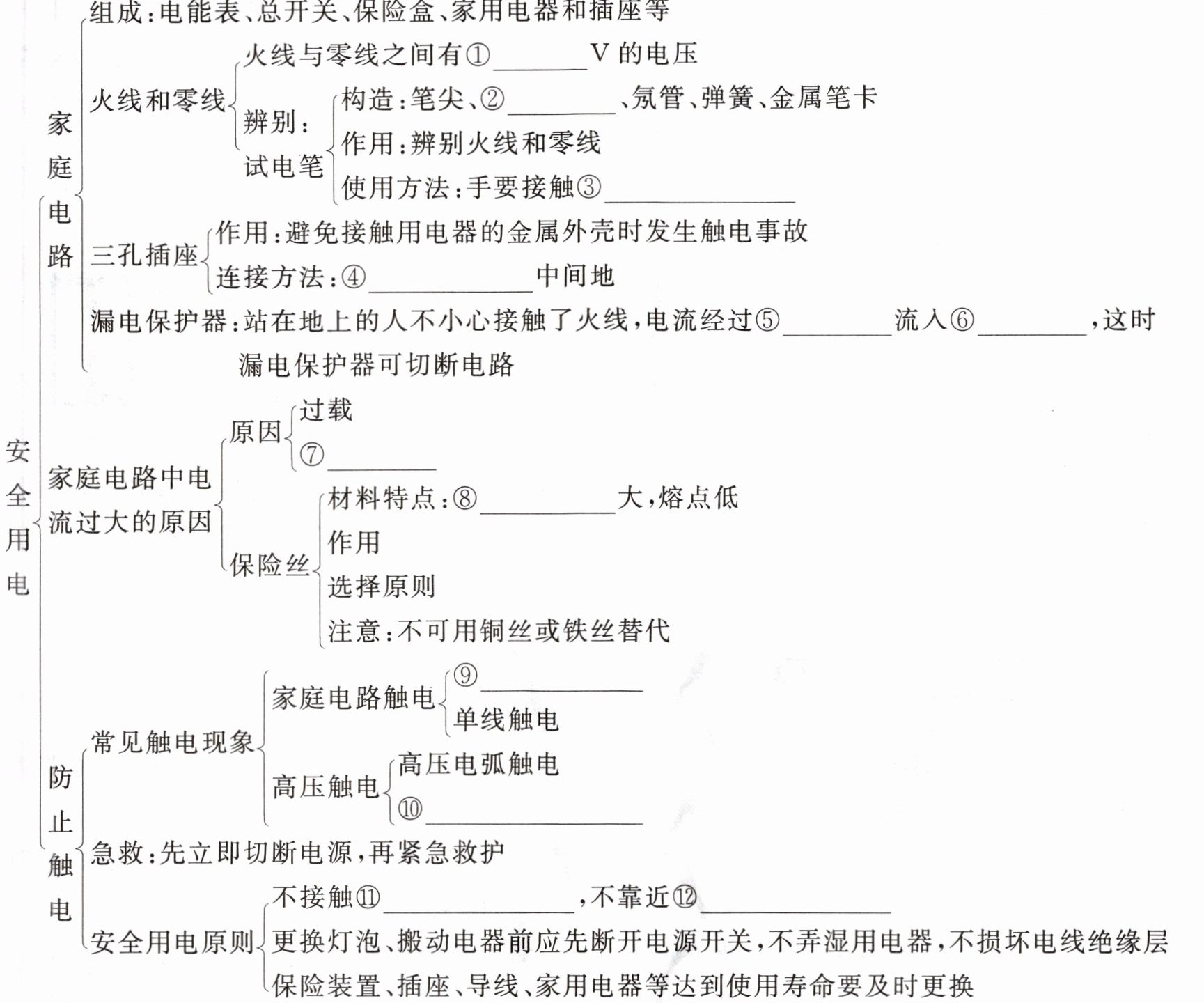

答案： ①220 ②电阻 ③笔尾金属体 ④左零右火 ⑤人体 ⑥大地 ⑦短路 ⑧电阻率 ⑨双线触电 ⑩跨步电压触电 ⑪低压带电体 ⑫高压带电体
