《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

8. 如图所示，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化情况是（ ）


A. 甲、乙都增大
B. 甲、乙都减小
C. 甲增大，乙减小
D. 甲减小，乙增大

答案： A

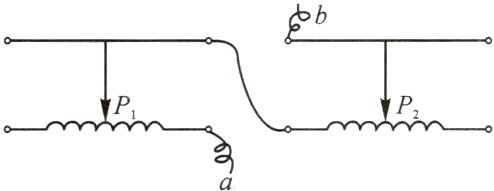

9. 将两只滑动变阻器按如图所示的方式连接，如果把a、b两根导线接入电路中，要使这两只变阻器接入电路中的总电阻最大，应如何放置滑片（ ）

A. P1放在最右端，P2放在最右端
B. P1放在最左端，P2放在最左端
C. P1放在最右端，P2放在最左端
D. P1放在最左端，P2放在最右端

答案： D

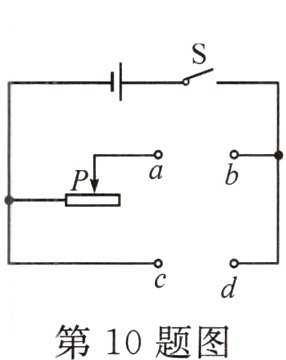

10. 小明自制了一盏可调节亮度的台灯，电路如图所示，粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中______（填“a、b”或“c、d”）之间；连好电路后，若要使灯泡变暗，应将滑动变阻器的滑片向______移动。

答案： a、b　右

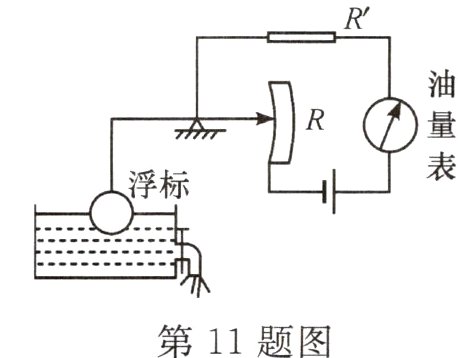

11. 如图所示是一种自动测定油箱内油量的装置的示意图，R是滑动变阻器，它的金属滑片是杠杆的一端。
（1）图中的油量表是______（填“电压”或“电流”）表。
（2）当油箱内的油量减少时，滑片将向______（填“上”或“下”）移动，R接入电路的电阻______（填“变大”或“变小”，下同），通过电路的电流将______，油量表的示数将______。
（3）定值电阻R'在电路中的作用是______。

答案：
(1)电流　
(2)上　变大　变小变小　
(3)保护电路

12. 如图为“用滑动变阻器改变电路的电流”实验：
（1）根据上述实物图，在下面虚线框内画出对应电路图。
（2）在闭合开关前，滑片P应移动到最______（填“左”或“右”）端。
（3）滑片向B端滑动时，小灯泡亮度______（填“变亮”“变暗”或“不变”）。
（4）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______；乙同学发现无论怎样移动滑片，灯一直很亮，这可能是______；丙同学缓慢移动滑片P时，看到灯忽亮又忽灭，这可能是______。

答案：

(1) 　
(2)左　
(3)变亮　
(4)变阻器同时接了下面两个接线柱　变阻器同时接了上面两个接线柱　变阻器滑片接触不良

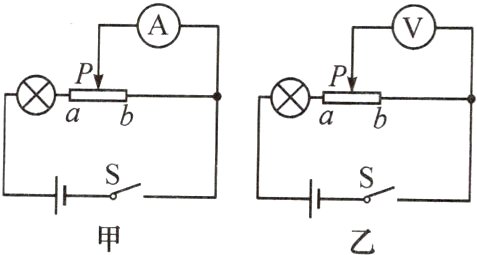

13. 在如图甲所示的电路中，滑动变阻器连入电路的电阻丝是______段；在如图乙所示的电路中，滑动变阻器连入电路的电阻丝是______段（以上两空填“aP”“Pb”或“ab”）。图乙中当滑片向右滑动时，灯泡亮度______（填“变亮”“变暗”或“不变”）。

答案： aP　ab　不变

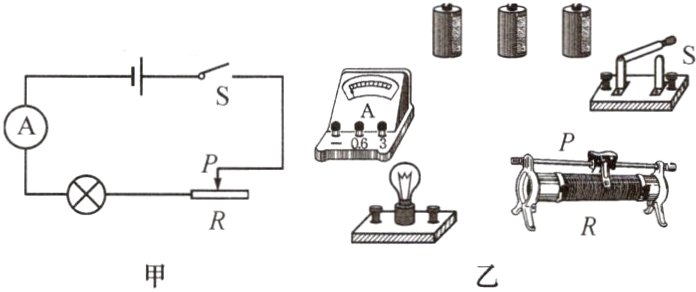

1. 按照图甲所示的电路图，将图乙中各个元件连接起来。（电流表选0～0.6 A量程）

答案：

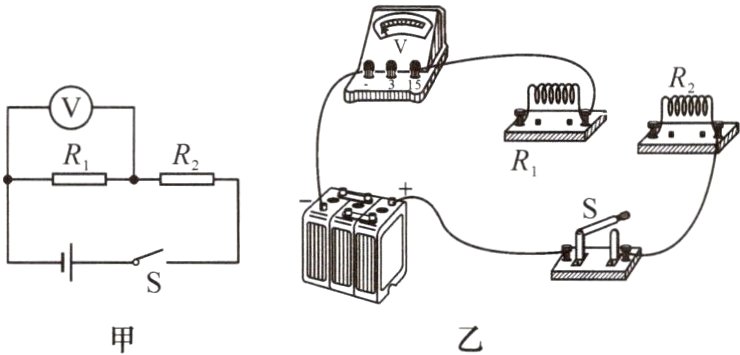

2.（安顺中考）根据图甲所示的电路图，在图乙所示的实物电路中，用笔画线代替导线完成电路连接。（连接时导线不能交叉）

答案：

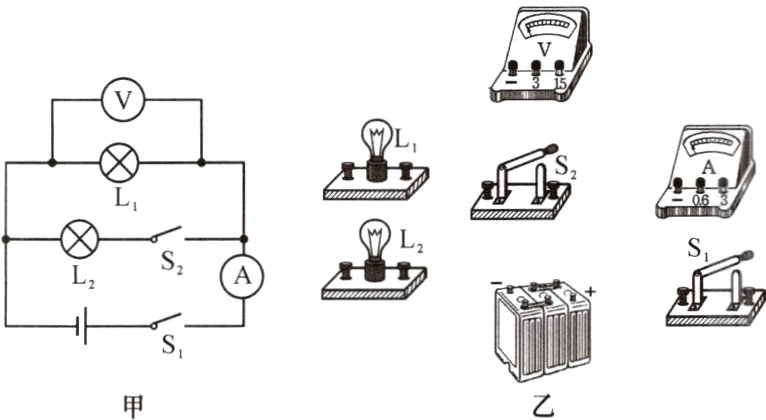

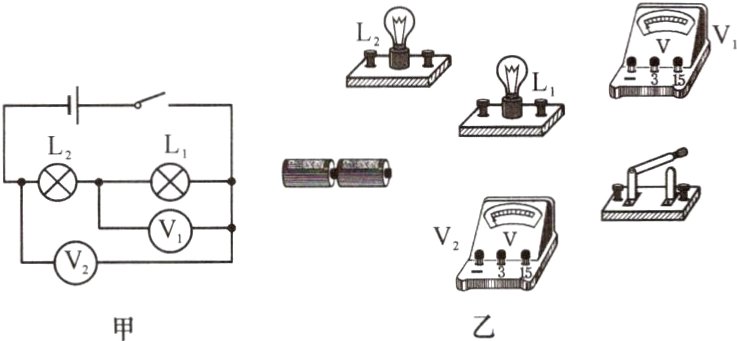

3. 按照如图甲所示的电路图，将图乙中的实物元件连接起来。（电压表均选0～3 V量程）

答案：

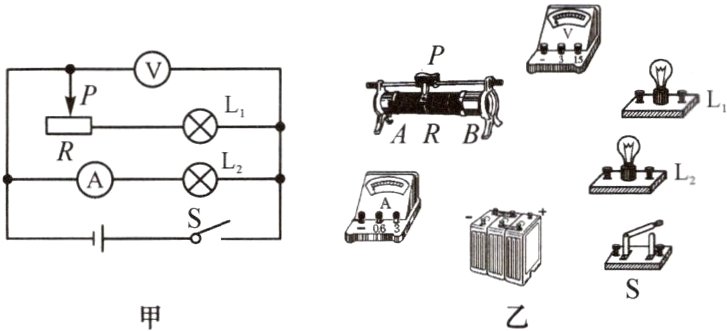

4. 根据图甲所示电路图，连接对应的实物图乙。（电流表选0～3 A量程，电压表选0～15 V量程）

答案：

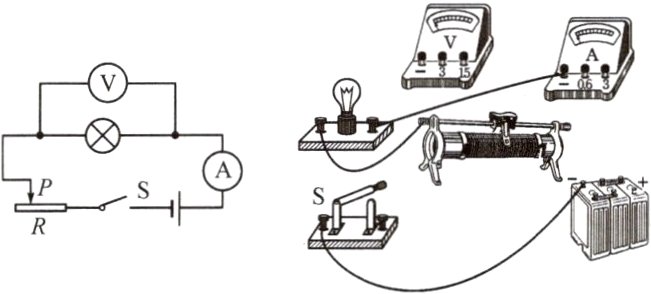

5. 请按照电路图连接对应的实物图。（电压表选0～3 V量程，电流表选0～0.6 A量程）

答案：

6. 根据电路图，以笔画线代替导线连接实物电路。（电压表选0～15 V量程，电流表选0～3 A量程）

答案：

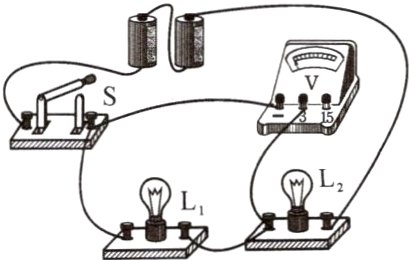

7. 根据如图所示的电路实物图画出对应的电路图。

答案：

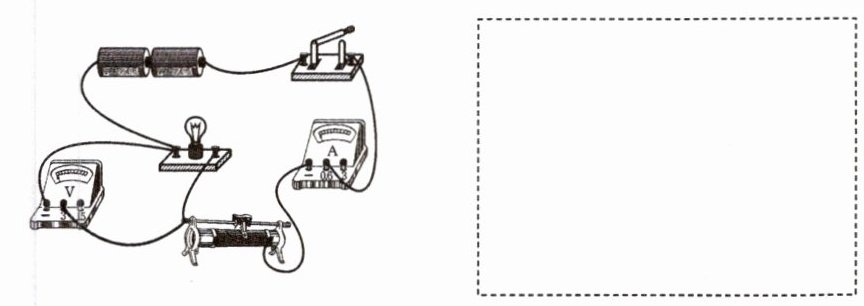

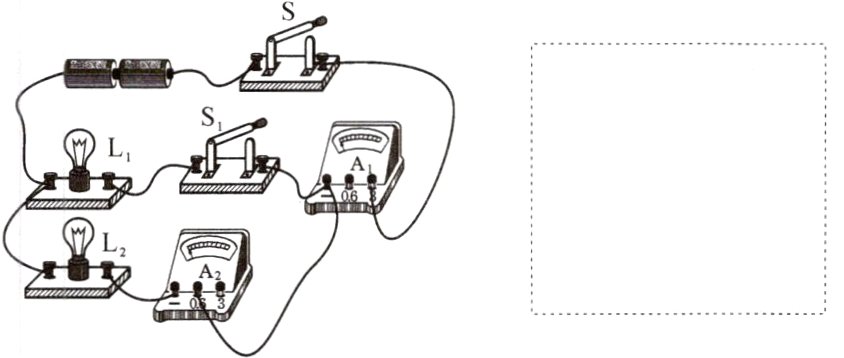

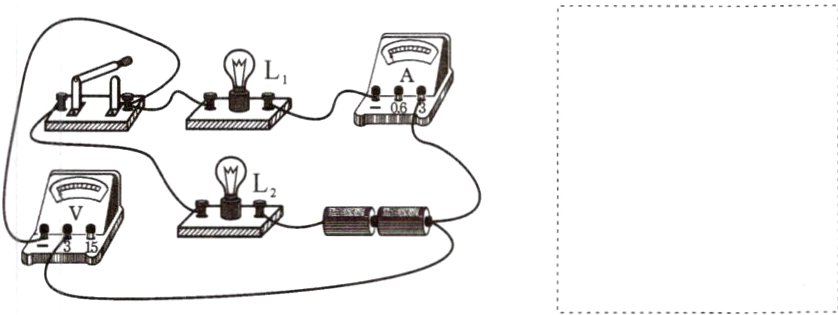

8. 根据左侧电路实物图，在右侧虚线框内画出对应的电路图。

答案：

9. 根据如图所示的实物连接图，在虚线框中画出对应的电路图。

答案：

10. 根据如图所示的实物连接图，在虚线框中画出对应的电路图。

答案：

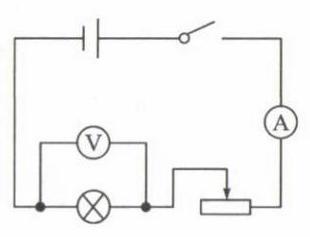

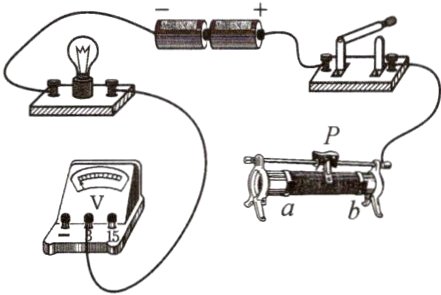

11. 如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①电压表测小灯泡两端的电压；②闭合开关后，向A端移动滑动变阻器的滑片P，小灯泡变亮。

答案：

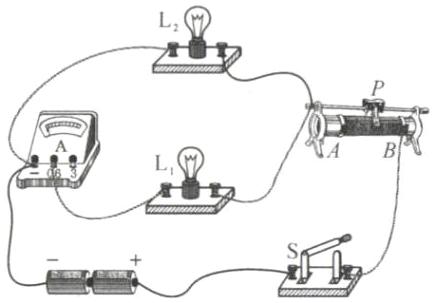

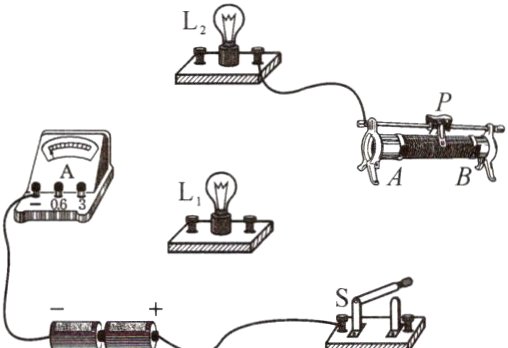

12. 如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：（1）两灯泡并联。（2）电流表测灯L1的电流。（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

答案：

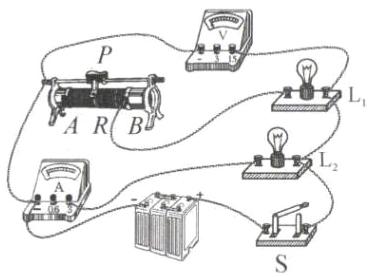

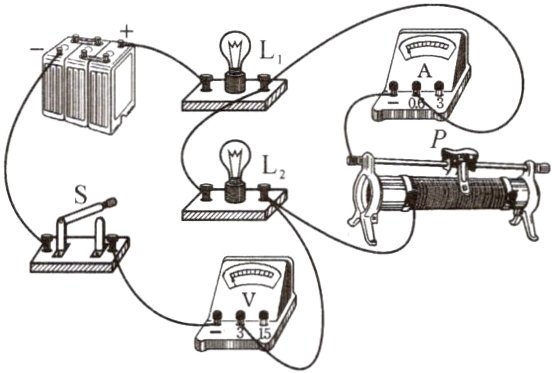

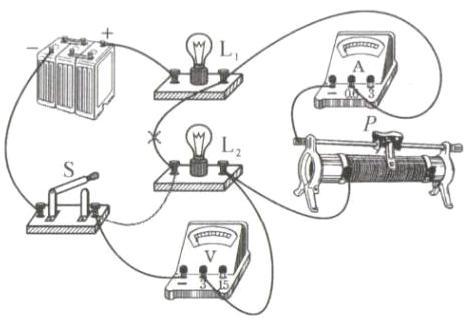

13. 如图所示，请在原图上只改动一根导线，使灯泡L1、L2和滑动变阻器组成串联电路，电压表测L2的电压。要求：只需在改动的导线上画“×”，并用笔将改动的导线画出，连线不能交叉。

答案：

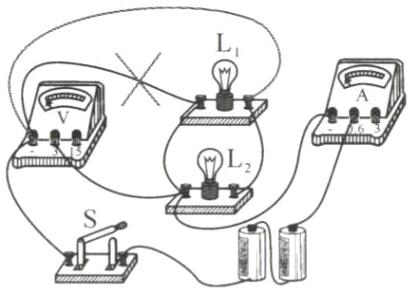

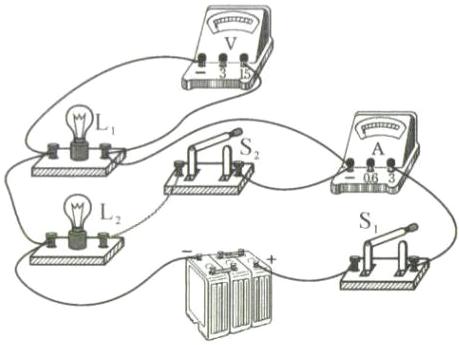

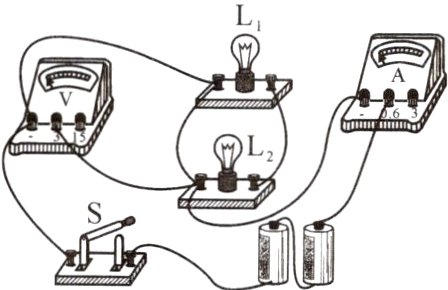

14. 小伟连接的两灯并联的电路如图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中存在错误，现在请你只改接图中的一根导线，使电路连接完全正确。（在错接的导线上画“×”，然后画出正确的接线）

答案：
