《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

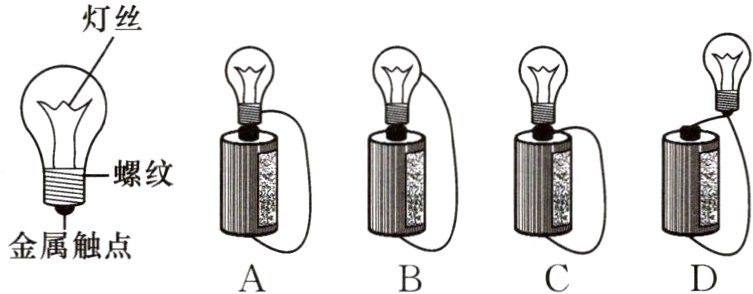

9. 如图是小灯泡的结构图，现用电池和导线通过试触来检测小灯泡是否能通电发光，下列操作正确的是 （ ）

答案： A

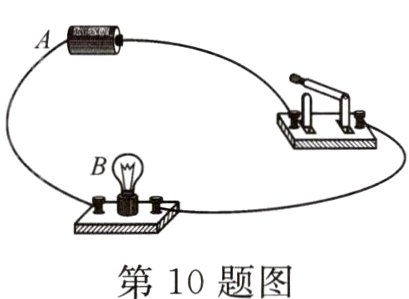

10. 如图电路，闭合开关后，灯泡不亮，不可能的原因是 （ ）

A. 灯丝断了
B. A、B两点间的导线断路了
C. 这一节电池装反了
D. 灯座与灯泡接触不良

答案： C

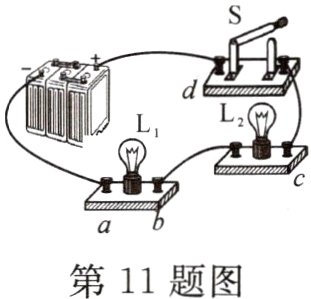

11. 连接完如图所示的电路后，闭合开关S，小灯泡L₁、L₂都不亮。用一段导线的两端连接a、b两点时，两灯仍不亮；连接b、c两点时，小灯泡L₁亮，L₂不亮；连接c、d两点时，两灯都不亮。若电路中只有一处故障，则对该电路故障判断正确的是 （ ）

A. 开关S断路
B. 灯L₁短路
C. 灯L₂断路
D. 灯L₂短路

答案： C

12. 如图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的锡箔纸两端分别压在干电池的正、负极上，不一会儿，锡箔纸就燃烧了起来。这是由于电源发生了________。

答案： 短路

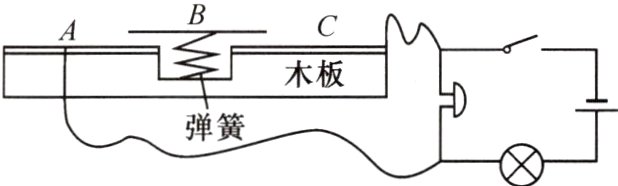

13. 如图是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成，其中，弹簧上的金属片B相当于________，当把物品放在展示台上时，金属片B在弹力作用下与金属片A、C接触，这时灯______（填“亮”或“不亮”），电铃________（填“响”或“不响”）。

答案： 开关　　亮　　不响

14. 画出如图所示的实物电路对应的电路图。

答案：

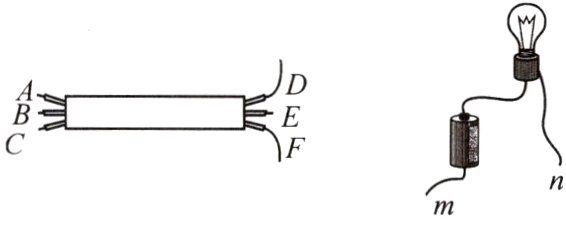

15.（科学推理）如图，在硬塑料管内穿有三根完全相同的电线，A、B、C三个线头与D、E、F三个线头连通，但未知哪两个线头属同一根导线，想验证C、D线头是否属同一根导线。
（1）请连接图中的器材组成电路。
（2）若观察到__________，说明两线头为同一根导线的两端。
（3）若确定A、D线头为同一根导线的两端，连接A、B线头，将导线m连接在D线头上，当导线n连接F线头时小灯泡发光，由此可以确定C线头和__________为同一根导线的两端。

答案：

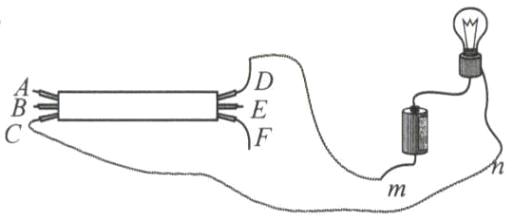

(1)

(2)小灯泡发光　
(3)E线头
