《2024年名校课堂九年级物理全一册鲁科版五四制山东专版》

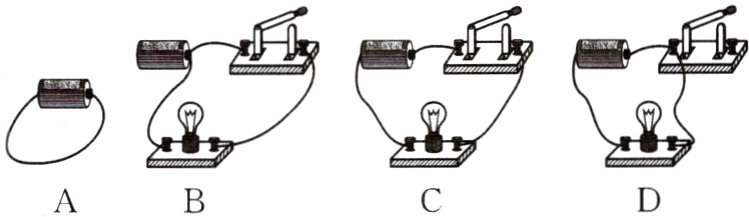

5. 如图所示，电路连接正确的是（ ）

答案： C

6. 如图为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的________。

答案： 开关

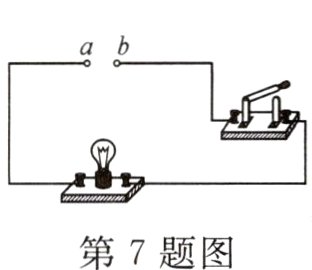

7. 在电路中提供电能的是________，消耗电能的是用电器。如图所示的电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入________，还需要______。

答案： 电源 电源 闭合开关

8. 如图所示是取暖器中的一个自动保护装置，当取暖器不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用。由此判断，这个保护装置在取暖器电路中的作用相当于（ ）

A. 用电器
B. 电源
C. 开关
D. 导线

答案： C

9. 关于电源和电流，下列说法中正确的是（ ）
A. 电流是由大量电荷的无规则运动形成的
B. 在电源外部，电流是从电源的正极流向负极
C. 在电路中只要有电源，就一定会有电流
D. 电流的方向总是从电源的正极流向负极

答案： B

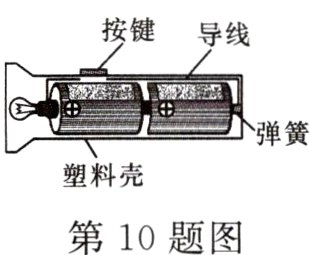

10. 手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（ ）

A. 金属弹簧不属于电路的一部分
B. 干电池为电源，按键为电路开关
C. 灯泡发光时，电能转化为化学能
D. 灯泡发光时，灯丝中的电流是由正电荷定向移动形成的

答案： B

11. 如图是两个相同的不带电的验电器A和B，用毛皮摩擦过的橡胶棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把两验电器的金属球连接起来，则下列说法正确的是（ ）

A. 用毛皮摩擦过的橡胶棒带正电
B. 验电器金属箔片张开，说明金属箔片带上了异种电荷
C. 两验电器金属球连接起来后，验电器A的金属箔片张角会变大
D. 两验电器金属球连接起来后，瞬间的电流方向是从金属棒的右端到左端

答案： D

12. 简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的__________；充电宝给手机充电时，充电宝相当于简单电路中的________。

答案： 用电器 电源

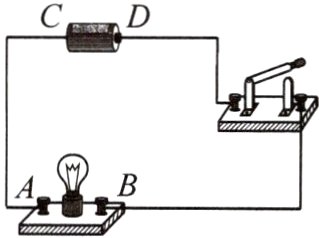

13. 如图所示，闭合开关后，干电池中的电流方向是__________，通过小灯泡的电流方向是__________，小灯泡中形成电流的自由电子定向移动的方向是__________。（填“A→B”“B→A”“C→D”或“D→C”）

答案： C→D B→A A→B
