《2025年53全优卷八年级物理下册人教版》

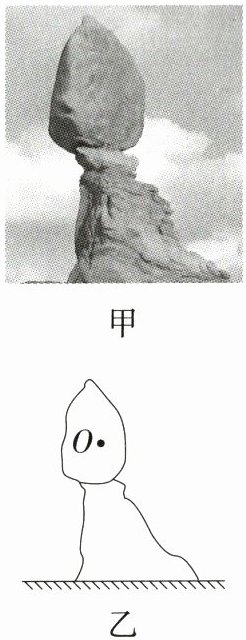

22.(2024河南驻马店模拟,16,★☆☆)如图甲所示是某景区奇观,图乙是其简化图,O点为上方巨石的重心。请在图乙中画出上方巨石受到支持力与重力的示意图。

答案：
答案：如图所示 解析：上方巨石处于静止状态，受到的竖直向下的重力及下方巨石对其竖直向上的支持力为一对平衡力，大小相等，作用点都在其重心O上。

23.(2024河北邯郸期末,29,★☆☆)如图所示,杠杆在力F₁、F₂的作用下处于静止状态,L₁是力F₁的力臂,请在图中作出F₂的力臂L₂和力F₁的示意图。

答案：
答案：如图所示  解析：由点O作F₂作用线的垂线段，其长度即F₂的力臂L₂。过动力臂L₁的末端作垂直于L₁的作用线，与杠杆的交点为力的作用点，力的方向向上，在线段末端标出箭头和F₁。

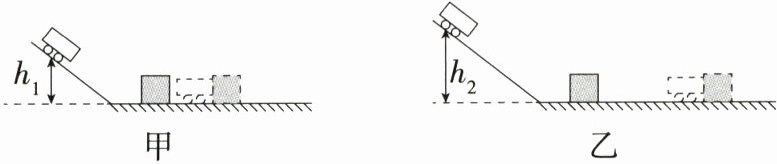

24.(新课标 安全与健康)(★☆☆)为了模拟汽车超载和超速带来的安全隐患,小明选用小车、斜面、木板、砝码、木块等器材进行如下的实验探究。


(1)本实验的研究对象是______,实验中,斜面的作用是控制小车______的大小。
(2)实验中,通过比较小车推动木块距离的远近,来判断小车动能的大小,这种常用的实验方法是________(选填“控制变量法”或“转换法”)。
(3)为了研究汽车超速问题,实验中应选择______两图进行比较。

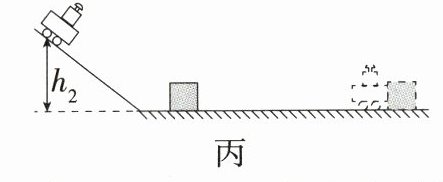

(4)为了研究汽车超载问题,实验中应选择乙、丙两图进行比较,得到的结论是______________________________。

答案： 小车@@速度@@转换法@@甲、乙@@小车的速度一定时，质量越大，动能越大
