10. 如图1所示，一个不能打开的盒子外面露出一段细长的导线.在不损坏导线的情况下，用图2中甲、乙两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是(C)

A.只有甲实验能实现
B.只有乙实验能实现
C.甲、乙两实验都能实现
D.甲、乙两实验都不能实现

答案： 10.C

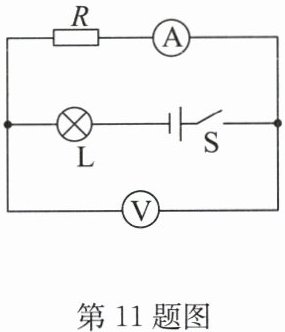

11. 如图所示电路，电源电压保持不变，闭合开关S，只有一个电表指针发生偏转.已知电路故障只发生在灯泡L或电阻R上，其他元件均完好.下列对电路故障的分析正确的是(A)

A.可能是电阻R断路
B.可能是灯泡L短路
C.一定是电阻R短路
D.一定是灯泡L断路

答案： 11.A

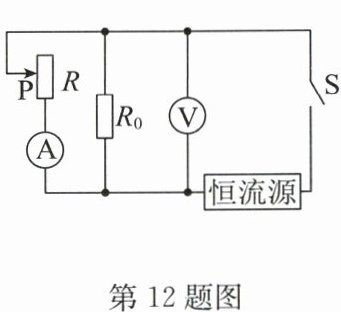

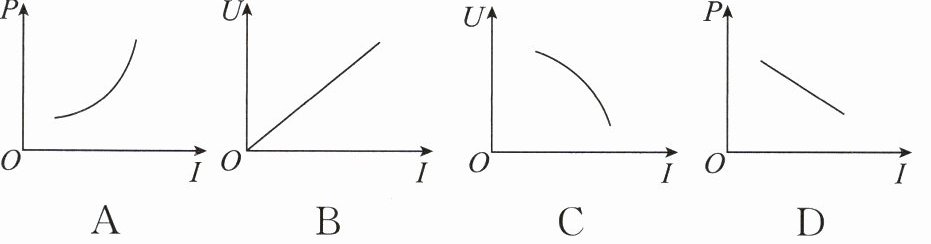

12. 如图所示电路中，电源为恒流源，能始终提供大小恒定的电流，R₀为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是(D)

答案： 12.D
