三、解答题（共 50 分）

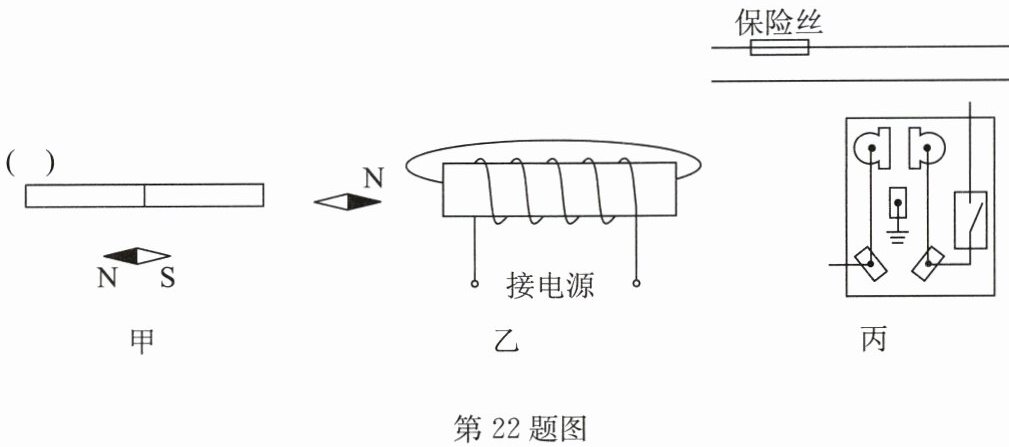

22. （6 分）根据题目要求作图.

（1）磁体旁的小磁针静止时所指的方向如图甲所示. 请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线.
（2）如图乙所示，根据小磁针静止时的指向，标出通电螺线管的 $ N $ 极、电源的“+”极和磁感线的方向.
（3）如图丙所示，将带有开关的五孔插座正确接入家庭电路中.

答案：
22.

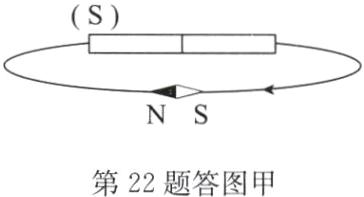

(1)如答图甲所示
　　　　　　

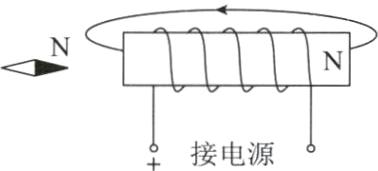

(2)如答图乙所示
　　　　　　
　　　　　　　　　第22题答图乙

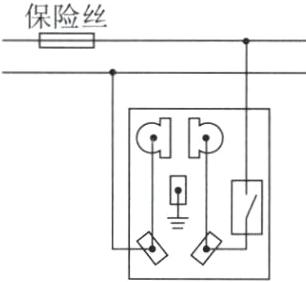

(3)如答图丙所示
　　　　　　　
　　　　　　　　　第22题答图丙

23. （6 分）某校师生为自制一台电烘箱而设计的简化电路图及技术参数如下，$ R_1 $ 和 $ R_2 $ 均为电热丝且电阻值恒定. 根据师生们的设计，求：

（1）电热丝 $ R_1 $ 的阻值.
（2）电烘箱在高温挡正常工作时每分钟可产生的热量.
（3）电烘箱在低温挡正常工作时 $ R_2 $ 的功率.

答案： 23.解:
(1)当闭合开关S₁、S₂时，电路为R₁的简单电路，此时电烘箱处于高温挡，电热丝R₁的阻值R₁ = U/I₁ = 220V/5A = 44Ω
(2)电烘箱在高温挡正常工作时每分钟可产生的热量Q = W = UI₁t = 220V×5A×60s = 6.6×10⁴J.
(3)当开关S₁闭合，S₂断开时，R₁与R₂串联，电烘箱处于低温挡，由表中数据知，电烘箱在低温挡正常工作时的电流I₂ = 2A,总电阻R = U/I₂ = 220V/2A = 110Ω,
电热丝R₂的阻值R₂ = R - R₁ = 110Ω - 44Ω = 66Ω,
电烘箱在低温挡正常工作时R₂的功率
P₂ = I₂²R₂ = (2A)²×66Ω = 264W.
