28. (8 分)(2025·徐州一模)阅读短文，回答文后的问题.
霍尔传感器与调速把手
霍尔传感器是一个可以改变输出电压的元件. 如图 1 所示，在一个矩形半导体薄片上，制作四个电极 $ E $、$ F $、$ M $、$ N $，它就成了一个霍尔传感器. 当在 $ E $、$ F $ 间通入电流 $ I $，同时加一与薄片垂直的磁场 $ B $(物理学中用磁感应强度表示磁场的强弱，磁感应强度的符号为 $ B $)，则薄片 $ M $、$ N $ 间就产生电压，称为霍尔电压 $ U $.
研究表明霍尔电压 $ U $ 与 $ E $、$ F $ 间通入的电流 $ I $ 和磁感应强度 $ B $ 的关系分别如图 2 甲和乙所示. 如果在 $ M $、$ N $ 两端接一电阻 $ R $，当改变磁感应强度 $ B $ 或电流 $ I $ 的方向时，通过电阻 $ R $ 的电流方向会随之改变.
电动自行车调速把手可以改变电动自行车转速和转向，图 3 是一个调速把手内部结构示意图，圆形把手内部阴影部分镶嵌一条强弱不同的半环形磁体，从 $ A $ 到 $ B $ 磁感应强度逐渐变强，且变化均匀. 传感器电源是负责给霍尔传感器输入电流的装置，控制器是根据霍尔传感器的输出电压来调节通过电机的电流大小和方向，从而实现调节电机转速和转向.
(1)在图 3 中，当逆时针旋转把手时，电动车自行车的转速会
(2)如果要实现前进和倒车，则下列操作可以实现的是
A. 改变传感器电源的电压大小
B. 改变环形磁体的磁感应强度 $ B $ 的大小
C. 改变传感器电源正负极的方向
D. 改变旋转把手的旋转方向
(3)图 1 中，当 $ E $、$ F $ 间电流为 $ I_0 $、磁感应强度为 $ B_0 $ 时，$ M $、$ N $ 间电压为 $ U_0 $；若 $ E $、$ F $ 间电流为 $ 3I_0 $、磁感应强度为 $ 3B_0 $，则 $ M $、$ N $ 间电压为

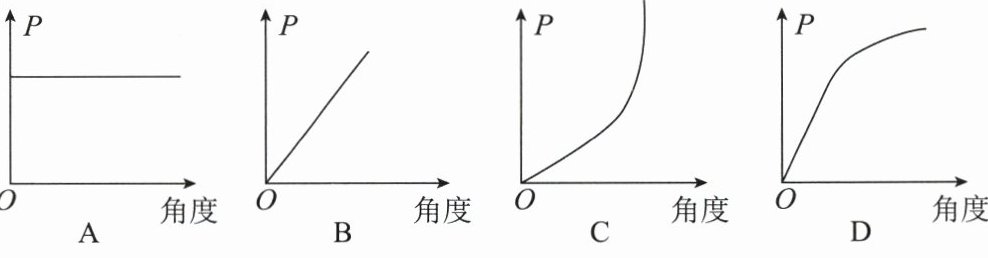

(4)如果控制器输出给电机的电压始终不变，控制器输送给电机的电流与接收到霍尔传感器的输出电压的关系如图 4 所示，下列图中能表示逆时针旋转把手时，电机的输入功率与把手旋转的角度关系的是
霍尔传感器与调速把手
霍尔传感器是一个可以改变输出电压的元件. 如图 1 所示，在一个矩形半导体薄片上，制作四个电极 $ E $、$ F $、$ M $、$ N $，它就成了一个霍尔传感器. 当在 $ E $、$ F $ 间通入电流 $ I $，同时加一与薄片垂直的磁场 $ B $(物理学中用磁感应强度表示磁场的强弱，磁感应强度的符号为 $ B $)，则薄片 $ M $、$ N $ 间就产生电压，称为霍尔电压 $ U $.
研究表明霍尔电压 $ U $ 与 $ E $、$ F $ 间通入的电流 $ I $ 和磁感应强度 $ B $ 的关系分别如图 2 甲和乙所示. 如果在 $ M $、$ N $ 两端接一电阻 $ R $，当改变磁感应强度 $ B $ 或电流 $ I $ 的方向时，通过电阻 $ R $ 的电流方向会随之改变.
电动自行车调速把手可以改变电动自行车转速和转向，图 3 是一个调速把手内部结构示意图，圆形把手内部阴影部分镶嵌一条强弱不同的半环形磁体，从 $ A $ 到 $ B $ 磁感应强度逐渐变强，且变化均匀. 传感器电源是负责给霍尔传感器输入电流的装置，控制器是根据霍尔传感器的输出电压来调节通过电机的电流大小和方向，从而实现调节电机转速和转向.
(1)在图 3 中，当逆时针旋转把手时，电动车自行车的转速会
变慢
(选填“变快”或“变慢”).(2)如果要实现前进和倒车，则下列操作可以实现的是
C
.A. 改变传感器电源的电压大小
B. 改变环形磁体的磁感应强度 $ B $ 的大小
C. 改变传感器电源正负极的方向
D. 改变旋转把手的旋转方向
(3)图 1 中，当 $ E $、$ F $ 间电流为 $ I_0 $、磁感应强度为 $ B_0 $ 时，$ M $、$ N $ 间电压为 $ U_0 $；若 $ E $、$ F $ 间电流为 $ 3I_0 $、磁感应强度为 $ 3B_0 $，则 $ M $、$ N $ 间电压为
9
$ U_0 $.(4)如果控制器输出给电机的电压始终不变，控制器输送给电机的电流与接收到霍尔传感器的输出电压的关系如图 4 所示，下列图中能表示逆时针旋转把手时，电机的输入功率与把手旋转的角度关系的是
D
.
答案：
28.
(1)变慢
(2)C
(3)9
(4)D
(1)变慢
(2)C
(3)9
(4)D
