《2026年启东中学作业本九年级物理下册苏科版苏北专版》

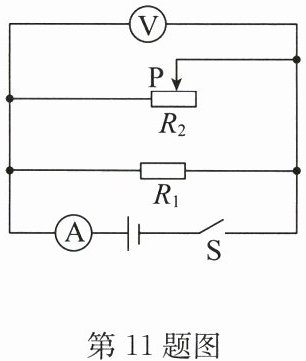

11. 如图所示，电源电压为 9V，定值电阻 $ R_1 $ 的阻值为 6Ω，电流表的量程为 0～3A，电压表的量程为 0～15V，滑动变阻器 $ R_2 $ 标有“20Ω 2A”字样. 闭合开关，在不损坏电路元件的情况下，下列判断正确的是(D)


A.通过电阻 $ R_1 $ 的电流为 1.0A
B.滑动变阻器 $ R_2 $ 接入电路的最小阻值为 4.5Ω
C.电压表示数的变化范围为 4.5～9V
D.滑动变阻器 $ R_2 $ 功率的变化范围为 4.05～13.5W

答案： 11.D

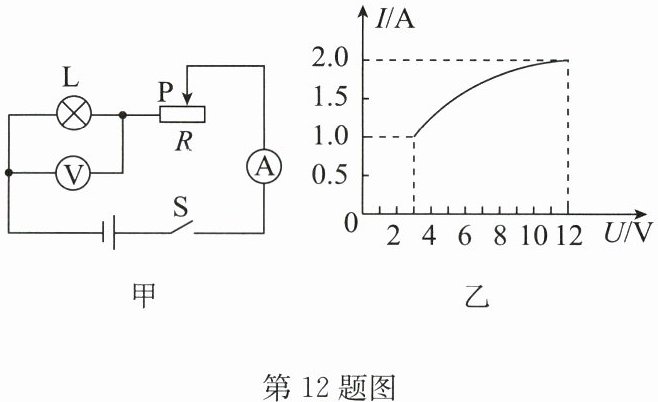

12. 如图甲所示，电源电压为 12V 且保持不变，闭合开关 $ S $ 后，当滑片 $ P $ 从最右端向最左端滑动的过程中，小灯泡 $ L $ 的 $ I-U $ 关系图像如图乙所示，最后小灯泡正常发光，下列说法中错误的是(D)


A.小灯泡的额定电压为 12V
B.小灯泡正常发光 1min，电流所做的功为 1440J
C.该电路总功率的变化范围为 12～24W
D.滑动变阻器的最大阻值为 3Ω

答案： 12.D　点拨:当滑片P位于最左端时，小灯泡正常发光，此时滑动变阻器接入电路中的电阻为零，通过小灯泡的电流最大，由题图乙可知，此时小灯泡两端的电压为12V,即小灯泡的额定电压为12V，故A正确;小灯泡正常发光1min,小灯泡两端的电压为12V，由图像知电流为2.0A,电流所做的功为W=UIt=12V×2.0A×60s=1440J,故B正确;当滑片P位于最右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由题图乙可知，此时小灯泡两端的电压UL=3V,电路中的电流I' = IL =1.0A，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压UR=U - UL=12V - 3V=9V,滑动变阻器的最大阻值Rmax=UR/I' = 9V/1.0A = 9Ω,故D错误;当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，该电路的最大总功率P大=UI=12V×2.0A=24W;当滑片P位于最右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小,该电路的最小总功率P小=UI'=12V×1.0A=12W,所以,该电路总功率的变化范围为12~24W,故C正确.
