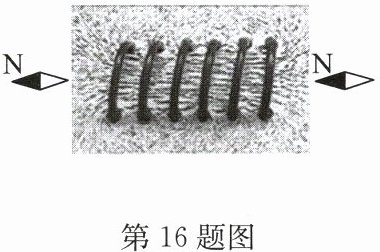

16. 如图所示，探究通电螺线管外部磁场时，在玻璃板上均匀地撒上铁屑，放上小磁针. 实验中铁屑的疏密反映了磁场的
强弱
，选用小磁针是为了显示磁场的方向
. 通过探究可知，通电螺线管外部的磁场与条形
磁体周围的磁场相似.
答案：
16.强弱 方向 条形
17. 人工心脏泵可代替心脏工作，如图是该装置的示意图. 磁体固定在左侧，线圈 $ AB $ 固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通，阀门 $ S_1 $ 只能向外开启，$ S_2 $ 只能向内开启，线圈和电源相接，当线圈中的电流从 $ A $ 流向 $ B $ 时，活塞向
左
(选填“左”或“右”)运动，血液会流入
(选填“流入”或“流出”)活塞筒，该装置工作时，电源应是交流电源
(选填“交流电源”“直流电源”或“交、直流电源均可”).
答案：
17.左 流入 交流电源

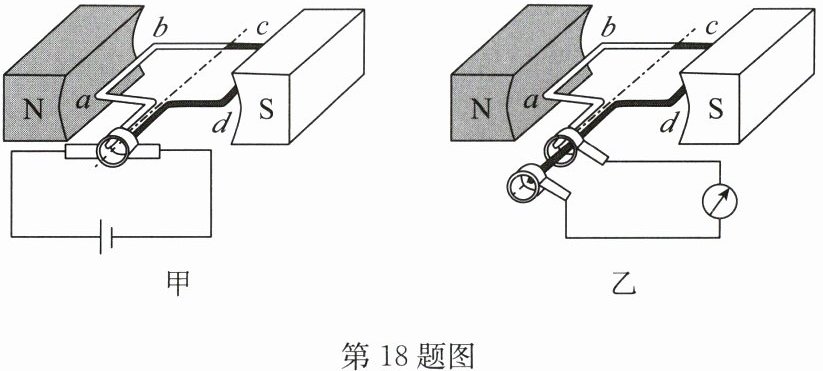

18. 如图所示的两个模型，其中甲图是
电动
机的模型；乙图是发电
机的模型，它是根据电磁感应
的原理制成的.
答案：
18.电动 发电 电磁感应
