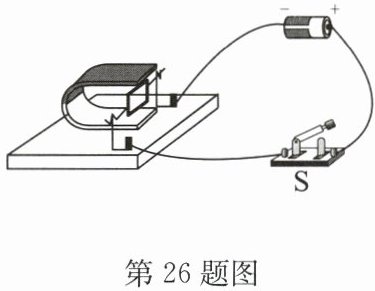

26. （8 分）如图所示为小科和小江制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围.

（1）根据所学知识，分析按他们这种刮漆的方法使线圈能持续转动的原理：一个半周内线圈受到磁场力的作用，另一个半周内线圈利用惯性转动.
(2)小科提出可以通过改变磁场方向来改变线圈的转动方向，而小江则采用了另一种方法，完成小江方案的具体操作是把电池的正负极对调.
（3）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是磁场太弱，这时可进行的有效尝试是换用磁性更强的磁体.

答案： 26.
(1)一个半周内线圈受到磁场力的作用，另一个半周内线圈利用惯性转动
(2)把电池的正负极对调
(3)磁场太弱　换用磁性更强的磁体

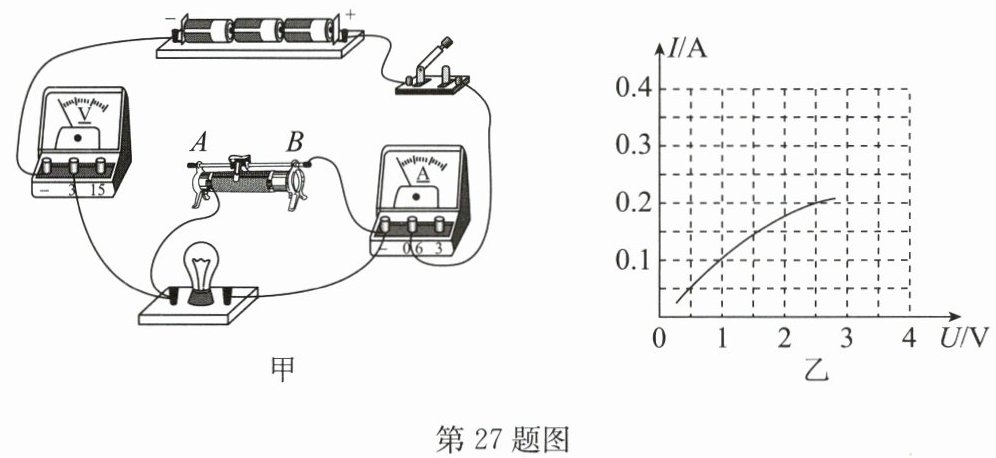

27. (8 分)在“测定小灯泡电功率”的实验中，小灯泡的额定电压为 2.5V.

(1)图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正(导线不允许交叉).
(2)正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，两电表无示数. 为判断故障，将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是滑动变阻器断路.
(3)根据实验记录绘制的 $ I-U $ 图像如图乙所示，根据图像信息，可知小灯泡的额定功率是0.5W.
(4)若小灯泡的额定电流为 $ I_{额} = 2I_{实} $，以下关于小灯泡的额定功率 $ P_{额} $ 与实际功率 $ P_{实} $ 的数据关系，你认为最有可能的是D.
A. $ P_{额} = 2P_{实} $
B. $ P_{额} = 3P_{实} $
C. $ P_{额} = 4P_{实} $
D. $ P_{额} = 5P_{实} $

答案：
27.

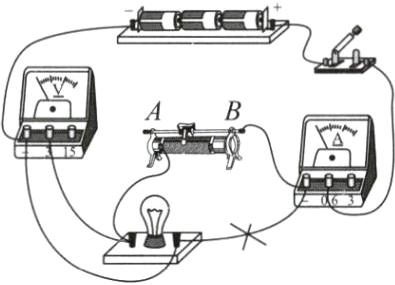

(1)如答图所示
　　　　　　
　　　　　　　　　　第27题答图
(2)滑动变阻器断路
(3)0.5　
(4)D
