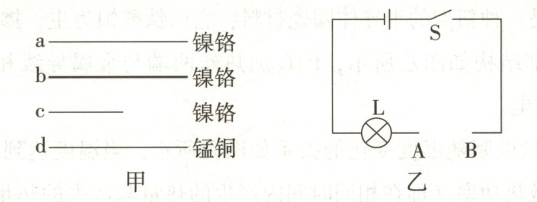

19. （5分）小明做“探究影响导体电阻大小的因素”时用到如图甲所示的材料，并设计了图乙所示的电路。图甲中导体a、b、c为镍铬合金丝，d为锰铜合金丝；a、b、d长度相同，a、c、d横截面积相同，b的横截面积较大。图乙中A、B为电路中两个接线柱。
小明进行了如下的猜想：
猜想①：导体的电阻可能跟导体的横截面积有关；
猜想②：导体的电阻可能跟导体的材料有关。
(1)小亮认为小明利用图乙电路做实验时灯泡的亮度变化可能不够明显，会影响实验数据的收集，你认为应该如何帮他改进电路：在电路中串联一个电流表。
(2)改进电路后，小明依次把接线柱A、B分别与导体a、b的两端连接，闭合开关S，他发现连接导体b时灯泡的亮度明显大于a，则猜想①正确(填“正确”或“错误”)；为了探究猜想②，应选用a、d(填字母)两根电阻丝进行实验。
（3）小明在某次实验中，连接了某根电阻较大的导体，由于较长时间没有断开开关，他发现灯泡变暗了，实验中电源电压没变，产生这种现象的原因可能是导体的电阻与温度有关。
(4)通过查阅资料，小明了解到某些半导体的电阻随着外界的条件改变而发生急剧变化，利用这种性质可做成专用开关，请你举一例：光控开关（合理即可）。

答案： 19.
(1) 在电路中串联一个电流表
(2) 正确 a、d
(3) 导体的电阻与温度有关
(4) 光控开关（合理即可）

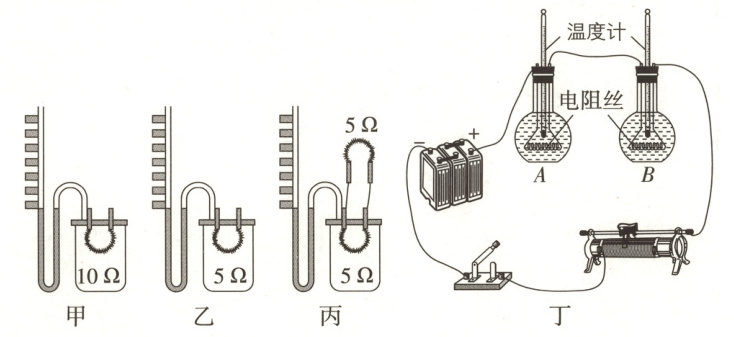

20. (7分)小明在探究电流通过导体产生热量的多少与什么因素有关的实验中，猜想到：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是他利用甲、乙、丙三个装置进行实验探究，如图所示。三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。

(1)小明要探究电热与电阻的关系，应选用甲、乙组合，并将它们串联接到电源两端进行实验。
(2)当他选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，电流越大，产生的热量越多。
(3)实验中小明通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是B。
A. 探究电流与电压的关系
B. 探究扩散快慢与分子热运动的关系
C. 探究电流与电阻的关系
D. 探究影响导体电阻大小的因素
(4)小亮用图丁所示装置来探究电流产生的热量与电流大小的关系，探究步骤如下：
①将滑动变阻器的滑片移到某一位置，闭合开关，通电一段时间，记下A、B两瓶中液体升高的温度$\Delta t_{甲}$和$\Delta t_{乙}$。
②再将滑片移到另一位置，改变电路中的电流，闭合开关，通电相同的时间，记下A、B两瓶中液体升高的温度$\Delta t'_{甲}$和$\Delta t'_{乙}$。
③通过比较C的大小可以得出结论(填字母)。
A. $\Delta t_{甲}$和$\Delta t_{乙}$
B. $\Delta t'_{甲}$和$\Delta t'_{乙}$
C. $\Delta t_{甲}$和$\Delta t'_{甲}$

答案： 20.
(1) 甲、乙串联
(2) 电流越大，产生的热量越多
(3) B
(4) C
