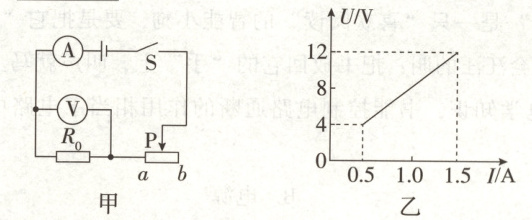

15. 如图甲所示，电源电压保持不变，闭合开关，滑动变阻器的滑片从$a$端滑到$b$端，电压表示数$U$与电流表示数$I$的变化关系如图乙所示，则定值电阻$R_0$的阻值为8$\Omega$；滑动变阻器的最大阻值为16$\Omega$。

答案： 15. 8 16

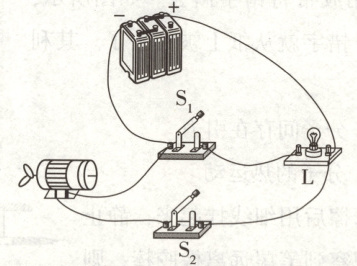

16. 按照如图所示实物图，在虚线框内画出对应的电路图。

答案：
16. 解：根据实物图可知，开关闭合后，电流从电源的正极出发，分成两条支路，一条经过灯泡L和开关$S_1$，另一条经过开关$S_2$和电动机M，两支路汇合后流回电源的负极，电路图如下所示。

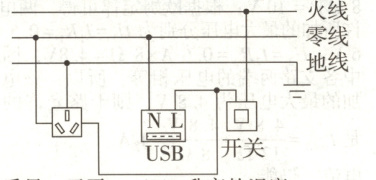

17. 如图甲所示为家用的插座，集成有USB数据口、三孔插座和两孔插座，他们既能独立使用又能同时使用。所有插座由一个总开关控制，其与家庭电路相连的部分电路如图乙所示，请用笔画线代替导线将电路图补充完整。

答案：
17. 解：由题知，三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接口由总开关控制，说明开关应在干路上；为了保证用电安全，开关应接在火线上，三孔插座按“左零右火上接地”接线，如图所示。

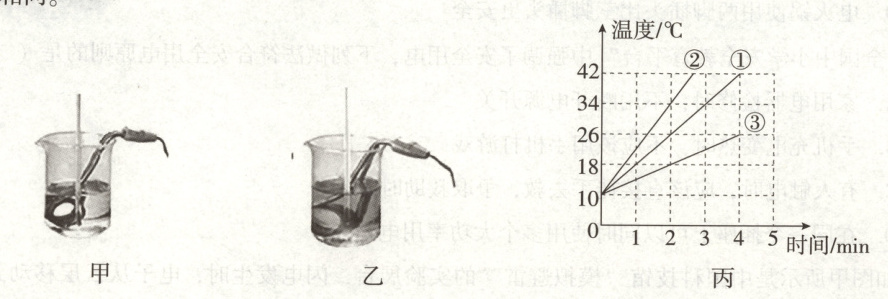

18. (5分)如图所示是探究“比较不同物质吸热的情况”的实验装置，其中两个电加热器的规格相同。

(1)实验中应取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，所以本实验需要的测量工具有温度计、秒表和天平。
(2)当它们吸收相同的热量时，通过比较升高的温度来判断吸热能力的强弱。

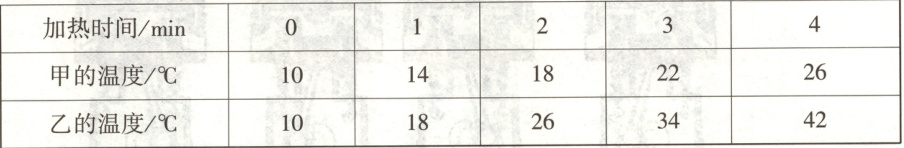

(3)实验数据如下表所示，甲液体的吸热能力强。

(4)图丙中①是乙液体加热时温度随时间变化的图线，如果将初温相同的乙液体质量增加到原来的2倍，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则应为图丙①②③三条图线中的③。

答案： 18.
(1)质量天平
(2)升高的温度
(3)甲
(4)③
