《2026年期末提分必刷卷阳光出版社九年级物理上册人教版》

5. 如图所示电路，电源电压保持不变，闭合开关S后，在保证电路安全前提下，向左移动滑动变阻器滑片P的过程中，下列说法正确的是(C)


A.电流表$A_1$的示数变小，电压表V的示数不变
B.电流表$A_2$的示数不变，电压表V的示数不变
C.电压表V示数与电流表$A_1$示数的比值变小
D.电压表V示数与电流表$A_2$示数的比值不变

答案： 5. C

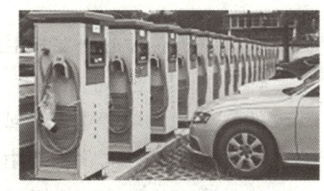

6. 如图所示是停车场安装的新能源汽车充电桩，下列做法符合安全用电要求的是(B)


A.安装充电桩时，不必连接地线
B.安装充电桩时，要装漏电保护器
C.维修充电桩时，不必断开电源开关
D.若充电线绝缘皮破损，仍可以继续使用一段时间

答案： 6. B

7. 关于热值与热机，下列说法正确的是(ABC)

A.燃料的热值与燃料的种类有关系，与燃料的质量无关
B.做相同的有用功，效率越高的热机，消耗的总能量越少
C.在热机使用中，减少各种能量损失可以提高热机的效率
D.燃料不能完全燃烧是因为燃料的热值变小了

答案： 7. ABC

8. 如图所示电路，电源电压保持不变，当开关$S_1$断开、$S_2$闭合时，电流表的示数为$I_1$，电压表的示数为$U_1$；将电压表、电流表的位置互换，当开关$S_1$、$S_2$都闭合时，电压表示数为$U_2$，电流表示数为$I_2$。已知$I_1:I_2=1:3$，则下列说法正确的是(ABD)


A.$U_1:U_2=1:1$
B.$R_1:R_2=2:1$
C.电表位置互换后，电压表与电流表的比值较之前变大
D.电表位置互换后，若再将$R_1$与$R_2$互换位置，当开关$S_1$、$S_2$都闭合时，电流表示数$I_3=\frac{1}{2}I_2$

答案： 8. ABD

9. 如图所示电路，电源电压为4.5 V保持不变，定值电阻$R_1$为10 Ω，滑动变阻器$R_2$的铭牌上标有“20 Ω 1 A”的字样，两个电压表的量程均为0~3 V，电流表的量程为0~0.6 A。在保证电路安全的情况下，下列说法正确的是(BD)


A.电流表A的示数变化范围为0.15~0.6 A
B.滑动变阻器$R_2$的阻值的取值范围为5~20 Ω
C.电压表$V_2$的示数变化范围为0~3 V
D.定值电阻$R_1$的电功率的变化范围为0.225~0.9 W

答案： 9. BD
