12. 如图所示的电路，电源电压为3 V。闭合开关S后，$L_1$、$L_2$两灯均发光，两电表均有示数，电压表的示数为1.2 V，则灯泡$L_1$两端的电压为1.8V；过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因可能是L₂短路。

答案： 1.8 L₂短路

13. 小明家的电能表面板如图所示，图中电能表的示数5218.1$ kW · h $；家里新安装一台热水器并接入该电能表中，让其单独连续工作30 min，电能表的指示灯闪烁了3000次，则该热水器的实际电功率为2000W。

答案： 5218.1 2000

14. 家庭电路中总电流如果超过安全值，会由于电流的热效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是用电器总功率过大。

答案： 热 用电器总功率过大

15. 如图所示，电源电压为3 V，$R_1=R_2=15\ \Omega$，先闭合开关$S_1$，再闭合开关$S_2$，电流表示数将变大(填“变大”或“变小”)；当$S_1$闭合，$S_2$断开时，通电100 s，电流通过$R_1$产生的热量是15J。

答案： 变大 15

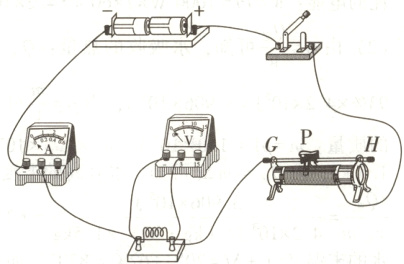

16. 根据设计的实验电路要求，请用笔画线代替导线将图中最后的两根导线连接完整。其中电源由两节干电池组成，要求电压表选择合适量程，且滑片P向右移动时，电流表示数变大。

答案：

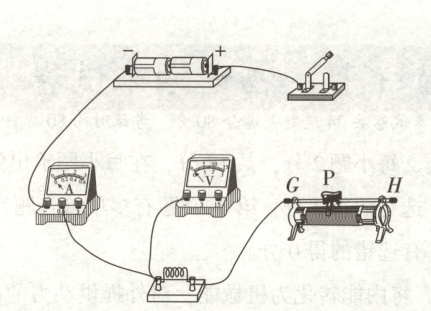

解：定值电阻与滑动变阻器串联接入电路中；滑动变阻器按一上一下的原则串联在电路中，滑片P向右移动时电流表的示数变大，则右下方接线柱必须接入电路中；电源由2节干电池组成，电源电压为3V，所以电压表选用小测量范围，如下图所示。
