21. （7分）在“测量小灯泡的电功率”实验中，同学们连接了如图甲所示的电路。

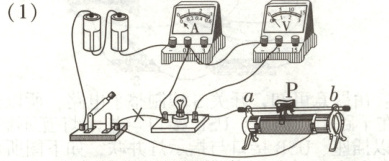

（1）如图甲所示的电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并用笔画线代替导线补画出正确的连线。
(2)正确连接电路后，闭合开关，某同学发现小灯泡不发光，他判断一下，不确定电路是否有故障，接下来他应该进行的操作是移动滑动变阻器滑片，观察小灯泡是否发光。
（3）某次实验中，电压表和电流表的示数如图乙所示，此时小灯泡的电功率是0.85$W$。
(4)实验后，某同学根据测量的多组电压、电流值画出小灯泡的$I-U$图像如图丙所示，发现$I$与$U$的关系不成正比，原因是灯丝的电阻随着温度的升高而增大。
（5）在没有电流表的情况下，某同学设计了图丁所示的实验电路，也可以测出小灯泡的额定功率、已知小灯泡的额定电压为$U_{额}$，定值电阻的阻值为$R$，实验步骤如下：
①闭合开关$S$、$S_1$，断开开关$S_2$，调节滑片$P$的位置，使电压表示数为$U_{额}$。
②保持滑片$P$的位置不变，同时闭合开关$S$、$S_1$、$S_2$，记录电压表示数为$U_1$。
③计算小灯泡的额定功率。
同组同学指出实验步骤②中存在错误，应该改为：保持滑片$P$的位置不变，闭合开关S、$S_2，$断开开关$S_1$，记录电压表示数为$U_1$。改正错误后，可得小灯泡的额定功率表达式$P_{额}=$U_额·(U_1-U_额)/R（用已知和测量的物理量的符号表示）。

答案：
21.
(2) 移动滑动变阻器滑片
(3) 0.85
(4) 灯丝的电阻随着温度的升高而增大
(5) ③闭合开关 S、S₂，断开开关 S₁
$U_{额}·\frac{U_{1}-U}{R}$
