14. 两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6 V的电源两端，甲中的电流大于乙中的电流，整个电路消耗的电功率为10.8W。

答案： 14. 大于 10.8
解：从图中可知，当电阻甲、乙两端的电压为3V时，电流分别为0.6A、0.3A，根据$I = \frac{U}{R}$可得：
甲的阻值$R_甲 = \frac{U_甲}{I_甲} = \frac{3V}{0.6A} = 5\Omega$，
乙的阻值$R_乙 = \frac{U_乙}{I_乙} = \frac{3V}{0.3A} = 10\Omega$，
将电阻甲和乙并联后接在电压为6V的电源两端，则两电阻的电压都为6V，通过电阻甲的电流为：$I_1 = \frac{U}{R_甲} = \frac{6V}{5\Omega} = 1.2A$，通过电阻乙的电流为：$I_2 = \frac{U}{R_乙} = \frac{6V}{10\Omega} = 0.6A$。
甲中的电流为1.2A，乙中的电流为0.6A；故甲中的电流大于乙中的电流；整个电路消耗的电功率为：$P = UI_总 = 6V×(0.6A + 1.2A) = 10.8W$。

15. 如图所示，这是汽油机的做功冲程；已知汽油的热值是$4.6×10^7\ J/kg$，若某汽车发动机的效率是20%，消耗3 kg汽油使该汽车在水平路面上匀速行驶了40 km，则该汽车发动机的牵引力为690N。

答案： 15. 做功 690
解：图中进气门和排气门都关闭，活塞向下运动，是做功冲程；完全燃烧3kg汽油放出的热量：$Q_放 = mq = 3kg×4.6×10^7J/kg = 1.38×10^8J$，汽车发动机做的有用功：$W = \eta Q_放 = 20\%×1.38×10^8J = 2.76×10^7J$，由$W = Fs$得，汽车匀速行驶时的牵引力：$F = \frac{W}{s} = \frac{2.76×10^7J}{40×10^3m} = 690N$。

16. 请用笔画线代替导线将图中的电路连接完整。要求：灯$L_1$、$L_2$并联，开关S控制整个电路，电流表测量干路电流，导线不能交叉。

答案：
16. 解：灯L₁、L₂并联，开关S控制整个电路，则开关S在干路中；电流表测量干路电流，则电流表在干路中，如下图所示。

17. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：

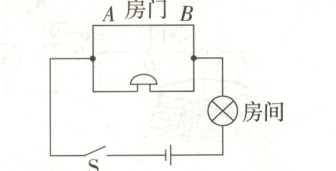

17. 解：开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路；为了保护电路，灯泡应串联在干路中，如下图所示。

18. (4分)

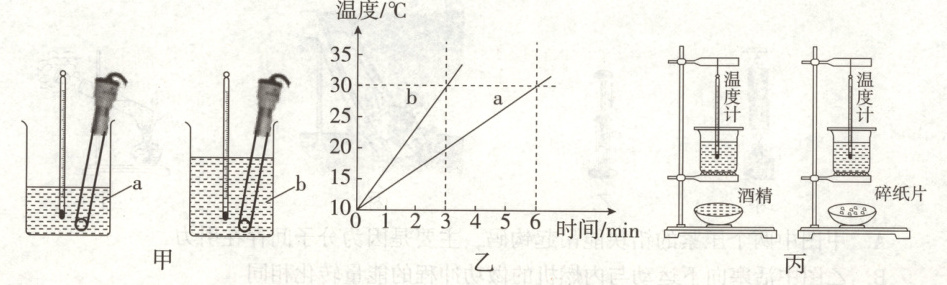

(1)为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图甲所示的实验。

①在两个相同的烧杯中应加入质量相同的水和食用油。实验中选用相同电加热器的目的是：使水和食用油在相同时间内吸收的热量相同。
②水和食用油温度随时间变化如图乙所示，根据图甲可判断出a物质是水。根据图甲、乙计算出食用油比热容是$2.1×10^3$。[水的比热容为$c_{水}=4.2×10^3\ J/(kg·^{\circ}C)$]

(2)如图丙所示，为比较酒精和碎纸片的热值，用两只同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较来比较酒精和碎纸片热值的大小。

答案： 18.
(1)①吸收的热量相同
②水；$2.1× 10^{3}$
(2)水升高的温度
