《2026年期末提分必刷卷阳光出版社九年级物理上册人教版》

24. (6分)随着时代的发展和社会的进步，汽车已经逐步进入普通百姓的家庭。在跨学科实践课上，某小组同学开展了有关“汽车”的调研活动，请回答下面的问题：

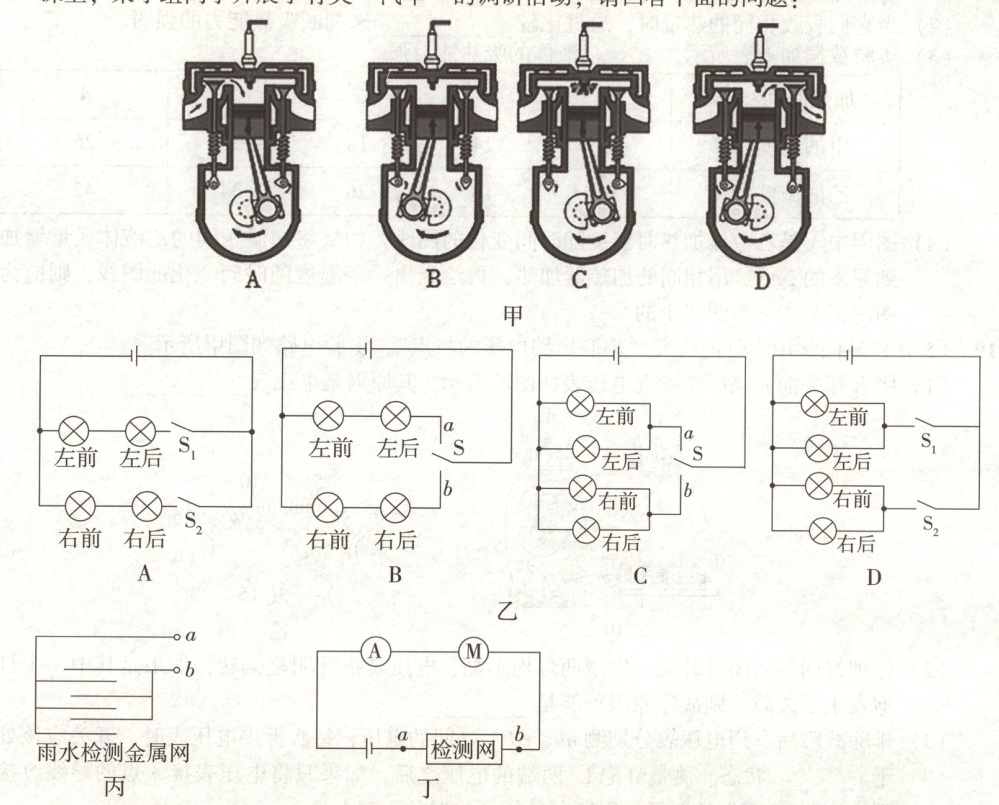

(1)如图甲所示的是某燃油汽车的汽油机一个工作循环的四个冲程，其中将内能转化为机械能的冲程是图C，汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的比热容大的特点。
(2)车辆在转弯前，司机会拨动转向横杆(转向横杆相当于一只开关)，同侧前、后两个转向灯会同时闪亮，同时熄灭，若其中一只灯损坏了。另一只灯仍会闪亮。且不能出现拨动转向横杆，左、右转向灯同时闪亮的情况。如图乙所示，设计比较合理的电路图是C。
(3)某品牌电动汽车，当其以$90km/h$的速度匀速行驶$100km$时，电动机的输出功率恒为$15kW$，消耗的电能为$7.5×10^7J$，则该电动机的效率为80%。
(4)有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，同学们查阅了相关资料后，自制了如图丙所示的雨水检测金属网(以下简称检测网)，并设计了如图丁所示的模拟电路进行探究。
将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大，这说明$a$、$b$间接入电路的电阻在变小。
设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗(车窗清洗时需要电动机工作)。若要解决此问题，可在图丁电路中加装一个开关，此开关应与检测网并(“串联”或“并联”)。

答案： 24.
(1)C 比热容大
(2)C
(3)80%
(4)小 并
