17. 在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。

答案：
17. 解：根据电压表的使用方法可知，电压表与被测部分电路并联，为了读数准确，电压表应该使用0~3V测量范围，滑动变阻器应该一上一下接入电路，由图可知，滑片在最右端，则应该把左下接线柱接入电路，如图所示。

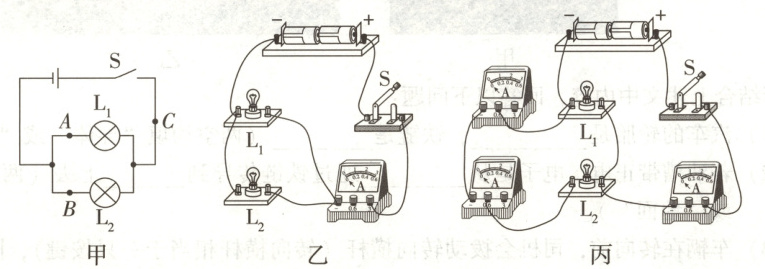

18. (7分)小红和小明所在的实验小组做“探究并联电路的电流规律”的实验。
(1) 小红设计了如图甲所示的电路图，并进行实验，请你帮助她将以下实验步骤补充完整。

①小红按照图里所示的电路图连接实物电路，并将一只电流表接入如图乙所示的位置，闭合开关，则此时电流表测量的是通过干路(填“干路”“$L_1$支路”或“$L_2$支路”)的电流。
②小红断开开关，再将电流表分别接入如图甲所示电路图的A和B(前两空均填“A”“B”或“C”)位置，闭合开关，进行实验，测量出通过各支路(填“干路”或“各支路”)的电流。
③接着换上另外两个规格不同(填“相同”或“不同”)的小灯泡(正常工作电流均小于0.6A)，重复多次实验。这样可以实现多次测量，使得到的规律更具有普遍性。
(2) 小明用三只电流表和两个小灯泡做实验，连接的电路如图丙所示。其中有一根导线接错了，请你在这根导线上打“×”，然后画出正确的连接位置。

答案：
18.
(1) ①干路 ②A B 各支路 ③不同
(2)

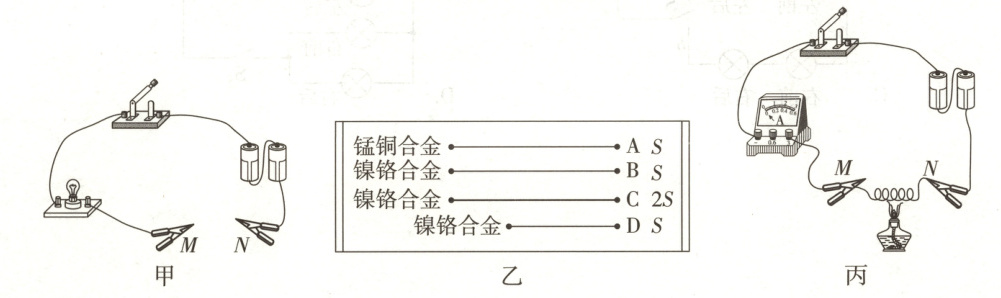

19. (5分)小明用如图甲所示的电路探究“影响导体电阻大小的因素”，图乙是备用的几种导体(A、B、C、D代表四个导体，S代表导体的横截面积)。请你回答以下问题：

(1) 若在M、N之间分别接入A、B两个导体可探究导体的电阻与导体的材料的关系。
(2) 若在M、N之间分别接入B、C两个导体可探究导体的电阻与导体的横截面积的关系。
(3) 为了探究导体的电阻与导体长度的关系，M、N之间应分别接入图乙中的B和D(两空均填导体的代表字母)两个导体。
(4) 完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关，观察电流表的示数，接着小明用酒精灯给钨丝加热，可以观察到电流表示数变小了，这说明温度升高，钨丝的电阻变大。

答案： 19.
(1) 导体的材料
(2) 导体的横截面积
(3) B D
(4) 大
