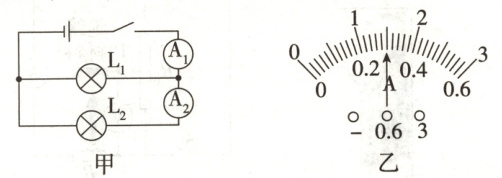

5. 如图甲所示，闭合开关后，两电流表的指针均偏转且偏转角度相同，如图乙所示，此时通过灯$L_1$和$L_2$的电流分别是(B)


A.1.5 A 0.3 A
B.1.2 A 0.3 A
C.1.8 A 1.5 A
D.1.2 A 5 A

答案： 5. 解：根据电路图可知，开关闭合后，两灯泡并联，电流表A₁测量干路电流，A₂测量通过灯泡L₂的电流。由并联电路电流的规律可知，电流表A₁的示数大于电流表A₂的示数，根据两电流表指针偏转的角度相同可知，电流表A₂选择小测量范围，分度值是0.02A，通过L₂的电流I₂ = 0.3A，电流表A₁选择大测量范围，分度值是0.1A，电流表A₁的电流为I = 1.5A。并联电路中干路电流等于各支路电流之和，则通过灯L₁的电流I₁ = I - I₂ = 1.5A - 0.3A = 1.2A，故B正确，ACD错误。
故选：B。

6. 在如图所示的电路中电源电压保持不变，断开开关后，灯泡$L_1$和$L_2$均能正常工作，且甲、乙两个电流表的示数之比为$2:5$，若将甲、乙两个电流表都换成电压表则闭合开关后，甲、乙两电压表的示数之比为(A)


A.$2:5$
B.$5:2$
C.$3:5$
D.$5:3$

答案： 6. 解：当开关断开时，两灯泡并联，甲电流表测量L₁的电流，乙电流表测量灯泡L₂的电流。因为甲、乙两个电流表的示数之比为2：5，所以I₁：I₂ = 2：5，
因为并联电路各支路电压相等且等于电源电压，
所以$\frac{R_1}{R_2} = \frac{\frac{U}{I_1}}{\frac{U}{I_2}} = \frac{I_2}{I_1} = \frac{5}{2}$；
若将甲、乙两个电流表都换成电压表，开关S闭合后，两灯泡串联，甲电压表测量灯泡L₂两端的电压，乙电压表测量灯泡L₁两端的电压，因为串联电路电流处处相等，即I₁ = I₂ = I，
所以两灯泡的电压之比为：$\frac{U_1}{U_2} = \frac{IR_1}{IR_2} = \frac{R_1}{R_2} = \frac{5}{2}$，所以两电压表示数之比为：$\frac{U_{甲}}{U_{乙}} = \frac{U_2}{U_1} = \frac{2}{5}$，故A正确。
故选：A。

7. 如图，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是(BCD)


A.用丝绸摩擦过的玻璃棒创造了电荷
B.玻璃棒和验电器都带正电荷
C.电子从验电器转移到玻璃棒
D.若用该玻璃棒靠近某轻质小球时互相吸引，该小球不一定带负电

答案： 7. BCD

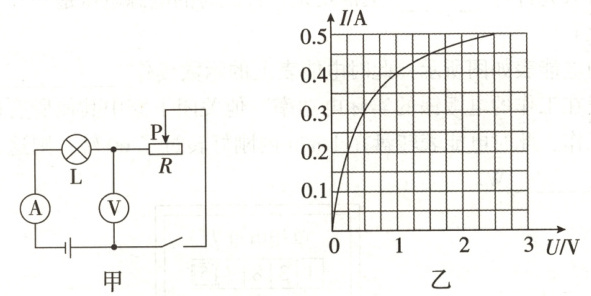

8. 如图甲所示电路的电源电压为3 V，小灯泡的额定电压为2.5 V，图乙是小灯泡的$I-U$图像。闭合开关S后，下列判断正确的是(BD)


A.电流表示数为0.4 A时，灯泡的电阻是25 Ω
B.滑动变阻器的滑片P向左滑动时，灯泡变亮
C.电压表示数为2.5 V时，小灯泡的功率是1.25 W
D.小灯泡正常发光时，滑动变阻器的电功率是0.25 W

答案： 8. 解：由图甲得，灯泡L与变阻器R串联，电压表测量变阻器的电压，电流表测量电路电流。
A.由图乙得，当电流表示数为0.4A时，小灯泡的电压为1V，由欧姆定律得，此时小灯泡的电阻是：$R = \frac{U}{I} = \frac{1V}{0.4A} = 2.5\Omega$，故A错误；
B.滑动变阻器的滑片P向左滑动时，变阻器接入电路中电阻变小，电路电阻变小，通过小灯泡的电流变大，由$P = I^2R$可知小灯泡的实际功率变大，则小灯泡变亮，故B正确；
C.电压表示数为2.5V时，由串联电路电压特点得，小灯泡的电压为：$U_L' = U - U_R = 3V - 2.5V = 0.5V$，由图乙得，此时小灯泡的电流为0.3A，此时小灯泡的功率是：$P = U_L'I = 0.5V×0.3A = 0.15W$，故C错误；
D.小灯泡正常发光时，小灯泡的电压为2.5V，电流为0.5A，由串联电路电压特点得，此时变阻器的电压为：$U_R = U - U_L = 3V - 2.5V = 0.5V$，此时变阻器的电功率是：$P_R = U_RI = 0.5V×0.5A = 0.25W$，故D正确。
故选：BD。
