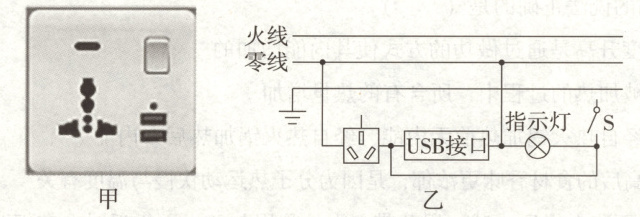

17. 如图所示的是小明家将要在墙上安装的一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关S时，指示灯发光，插座和USB接口才能正常使用。请你在图中将未完成的电路补充完整。

答案： 17.解：由题意可知，开关S控制整个电路，所以开关S在干路上；插座、USB接口与指示灯互不影响，所以插座、USB接口与指示灯并联，如下图所示。

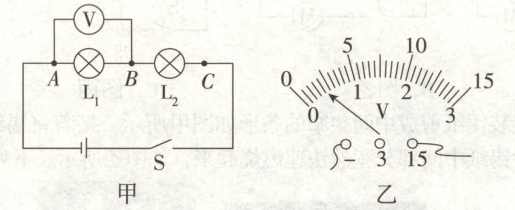

18. (4分)图甲是“探究串联电路的电压关系”的实验。

(1)为了使探究得出的结论具有普遍意义，$L_1$、$L_2$应该选择不相同(填“相同”或“不相同”)的小灯泡。
(2)根据图甲连接好电路，闭合开关，发现$L_1$、$L_2$均不发光，电流表、电压表都没数，则电路中出现的故障可能是$L_2$发生了断路(填“短路”或“断路”)。
(3)排除故障后，重新闭合开关，电压表指针偏转幅度较小，如图乙所示，为了使测量结果更准确，接下来应该断开开关，电压表换用0~3V的测量范围。
(4)测出$L_1$两端的电压后，应该断开开关，拆下电压表，改装在B、C之间，测量$L_2$两端的电压。但某同学认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。得老师指出该同学的办法是错误的，原因是电压表的正、负接线柱接反了。

答案： 18.
(1)不相同
(2)断路
(3)断开开关，电压表换用$0\sim3V$的测量范围
(4)电压表的正、负接线柱接反了

19. (7分)如图所示是小明所在的小组在做“探究电流与电压的关系”的实验电路，他们选用的器材如下：电源(两节新的干电池)、定值电阻R(阻值为5 Ω)，滑动变阻器(规格为“20 Ω 2 A”)、电流表、电压表、开关、导线若干。

(1)闭合开关前，应将滑动变阻器的滑片P移动到最右(填“最左”或“最右”)端，使其接入电路的阻值最大。
(2)检查电路无误后，闭合开关，进行实验，小明将相关数据记录如下表所示。

在交流讨论过程中，同组的小亮指出表格中有一次数据不是真实的实验测量结果，小亮的说法正确吗？正确(填“正确”或“错误”)。你认为小亮所指出的是第1次，判断的理由是最小电流应不小于0.12A。
(3)根据表中记录的正确数据分析可以得到的结论是：当电阻一定时，通过导体的电流与导体两端电压成正比。

(4)该小组进一步处理正确数据后发现：电压U与电流I的比值恰好等于电阻R的值。为进一步论证此发现，他们提出两种收集数据的方案，具体如下：
方案一：收集阻值为5 Ω的几个小组的数据；
方案二：收集阻值不同的几个小组的数据。
你认为方案二更合理。

答案： 19.
(1)最右
(2)正确 1 最小电流应不小于$0.12A$
(3)电阻 正
(4)二
