7. 如图所示的电路中，L₁ 和 L₂ 是小灯泡。关于该电路，下列说法中错误的是(
A.S 闭合后，L₁、L₂ 并联
B.S 闭合后，电路将发生短路
C.要使 L₁、L₂ 串联，可去掉导线 b
D.若将导线 M 从接线柱 B 改接到 A 上，则 S 闭合后，L₁、L₂ 并联
A
)A.S 闭合后，L₁、L₂ 并联
B.S 闭合后，电路将发生短路
C.要使 L₁、L₂ 串联，可去掉导线 b
D.若将导线 M 从接线柱 B 改接到 A 上，则 S 闭合后，L₁、L₂ 并联
答案：
7.A

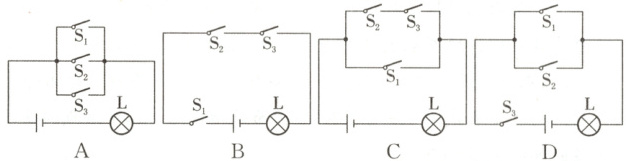

8. 常用智能手机是通过指纹开关 S₁ 或密码开关 S₂ 来解锁的，若其中任何一种方式解锁失败后，锁定开关 S₃ 均会断开而暂停手机解锁功能，开关 S₃ 将在一段时间后自动闭合从而恢复解锁功能。若用灯泡 L 发光模拟手机解锁成功，则下列符合要求的模拟电路图是(
D
)
答案：
8.D
9. 将两个不同规格的灯泡 L₁、L₂ 接在如图所示的电路中，闭合开关 S₁，S₂ 后，下列说法正确的是(
A.电流表测量通过灯 L₂ 的电流
B.灯 L₁、L₂ 串联
C.通过灯 L₁ 和 L₂ 的电流一定相等
D.只断开 S₂，灯 L₂ 不发光，L₁ 发光且亮度不变
D
)A.电流表测量通过灯 L₂ 的电流
B.灯 L₁、L₂ 串联
C.通过灯 L₁ 和 L₂ 的电流一定相等
D.只断开 S₂，灯 L₂ 不发光，L₁ 发光且亮度不变
答案：
9.D
10. 在如图甲所示电路中，闭合开关 S 后，两个灯泡都能发光，图乙为电流表 A₁ 指针的位置，若电流表 A₂ 的示数是 0.5 A，则下列说法正确的是(
A.灯泡 L₁ 和 L₂ 串联
B.通过灯 L₁ 的电流为 1.5 A
C.通过灯 L₁、L₂ 的电流都为 0.5 A
D.电流表 A₁ 使用的一定是 0～3 A 量程
D
)A.灯泡 L₁ 和 L₂ 串联
B.通过灯 L₁ 的电流为 1.5 A
C.通过灯 L₁、L₂ 的电流都为 0.5 A
D.电流表 A₁ 使用的一定是 0～3 A 量程
答案：
10.D
