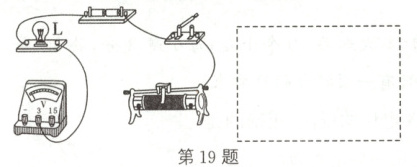

19. 如图所示，用笔画线代替导线完成实物电路图，要求：闭合开关，向左移动滑动变阻器的滑片时，小灯泡变亮，电压表测小灯泡两端电压（导线不要交叉），并在右边虚线框中画出电路图。
答案：

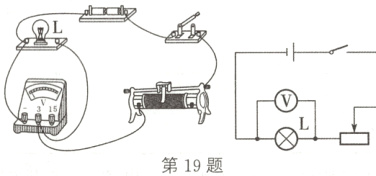

19.如图所示
19.如图所示

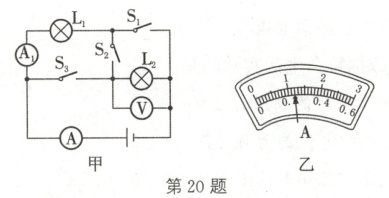

20. 如图甲所示，电源电压保持不变。当S₁断开，S₂、S₃闭合时，电压表示数为10V。
（1）电源电压为多少伏？
（2）当S₁、S₃断开，S₂闭合时，电压表示数为2V，则L₁两端的电压为多少伏？
（3）当S₁、S₃闭合，S₂断开时，电流表A和A₁的指针偏转角度相同，如图乙，则通过L₁、L₂的电流分别为多少安？
（1）电源电压为多少伏？
（2）当S₁、S₃断开，S₂闭合时，电压表示数为2V，则L₁两端的电压为多少伏？
（3）当S₁、S₃闭合，S₂断开时，电流表A和A₁的指针偏转角度相同，如图乙，则通过L₁、L₂的电流分别为多少安？
答案：
20.
(1)当S₂、S₃闭合，S₁断开时，灯泡L₁短路，电路中只有L₂，电压表测量电源电压，电压表示数为10V，即电源电压为10V
(2)当S₁、S₃断开，S₂闭合时，两灯泡串联，电压表测L₂两端的电压，此时电压表示数为2V，U₂＝2V，则灯泡L₁两端的电压U₁＝U－U₂＝10V－2V＝8V
(3)当S₁、S₃闭合，S₂断开时，两个灯泡并联，电流表A测干路的总电流，电流表A₁测通过L₁的电流；电流表指针位置相同，且干路电流大于支路电流，则A是大量程，分度值为0.1A，示数I为1.2A，A₁是小量程，分度值为0.02A，示数I₁为0.24A，即通过L₁的电流为0.24A，根据并联电路电流的规律可得，通过L₂的电流I₂＝I－I₁＝1.2A－0.24A＝0.96A
(1)当S₂、S₃闭合，S₁断开时，灯泡L₁短路，电路中只有L₂，电压表测量电源电压，电压表示数为10V，即电源电压为10V
(2)当S₁、S₃断开，S₂闭合时，两灯泡串联，电压表测L₂两端的电压，此时电压表示数为2V，U₂＝2V，则灯泡L₁两端的电压U₁＝U－U₂＝10V－2V＝8V
(3)当S₁、S₃闭合，S₂断开时，两个灯泡并联，电流表A测干路的总电流，电流表A₁测通过L₁的电流；电流表指针位置相同，且干路电流大于支路电流，则A是大量程，分度值为0.1A，示数I为1.2A，A₁是小量程，分度值为0.02A，示数I₁为0.24A，即通过L₁的电流为0.24A，根据并联电路电流的规律可得，通过L₂的电流I₂＝I－I₁＝1.2A－0.24A＝0.96A
