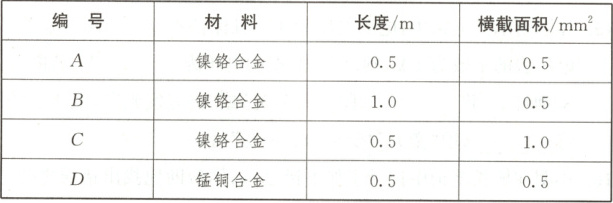

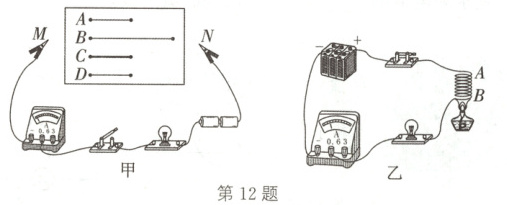

12. 在“探究影响导体电阻大小因素”的实验中，小伟设计并连接了如图甲所示的电路，选用的电阻丝规格如表所示。
（1）小伟在M、N之间分别接上不同的电阻丝，通过观察________来比较导体电阻大小。
(2)小伟选用编号为A、B的两根电阻丝分别接入电路进行实验，是为了探究导体电阻大小与导体的
(3)小伟还设计并连接了如图乙所示的电路。闭合开关，用酒精灯给电阻丝缓慢加热，观察到电流表的示数不断变小，由此可得出结论：
]
（1）小伟在M、N之间分别接上不同的电阻丝，通过观察________来比较导体电阻大小。
(2)小伟选用编号为A、B的两根电阻丝分别接入电路进行实验，是为了探究导体电阻大小与导体的
长度
的关系。选用编号为A、C
的两根电阻丝分别接入电路进行实验，可探究导体电阻大小与导体的横截面积的关系。(3)小伟还设计并连接了如图乙所示的电路。闭合开关，用酒精灯给电阻丝缓慢加热，观察到电流表的示数不断变小，由此可得出结论：
随着温度的升高，电阻丝的电阻增大
。]
答案：
12.
(1)电流表的示数大小(或小灯泡的亮度)
(2)长度 A、C
(3)随着温度的升高，电阻丝的电阻增大
(1)电流表的示数大小(或小灯泡的亮度)
(2)长度 A、C
(3)随着温度的升高，电阻丝的电阻增大
13. 当前我国的标准化考试中，计算机只能识读2B铅笔笔迹，笔迹过浓或过淡都会造成计算机识读的失败或错误。铅笔芯的主要成分是石墨，石墨是导体，某一兴趣小组的同学猜想铅笔芯的电阻可能与铅笔芯的软硬、铅笔芯的长度、铅笔芯的温度等因素有关，请你设计一个实验方案，验证铅笔芯电阻的大小与其中一个因素的关系。（已知器材：电源、开关、导线，温馨提示：注意实验方案的可操作性）
(1)还需要选择的实验器材：
（2）简述实验步骤及所要测量的物理量（用字母表示）：________。
(3)实验结论：
(1)还需要选择的实验器材：
电流表、酒精灯、火柴
。（2）简述实验步骤及所要测量的物理量（用字母表示）：________。
(3)实验结论：
若I₁＜I₂＜I₃，则铅笔芯的电阻随温度的升高而减小；若I₁＞I₂＞I₃，则铅笔芯的电阻随温度的升高而增大；若I₁＝I₂＝I₃，则铅笔芯的电阻与温度无关
。
答案：
13.
(1)电流表、酒精灯、火柴
(2)①将电源、开关、铅笔芯和电流表用导线组成串联电路，闭合开关观察此时电流表的示数，记为I₁；②在铅笔芯下面放一个点燃的酒精灯，给铅笔芯加热10s，观察电流表的示数，并记为I₂；③加热20s，再观察电流表示数，并记为I₃
(3)若I₁＜I₂＜I₃，则铅笔芯的电阻随温度的升高而减小；若I₁＞I₂＞I₃，则铅笔芯的电阻随温度的升高而增大；若I₁＝I₂＝I₃，则铅笔芯的电阻与温度无关
(1)电流表、酒精灯、火柴
(2)①将电源、开关、铅笔芯和电流表用导线组成串联电路，闭合开关观察此时电流表的示数，记为I₁；②在铅笔芯下面放一个点燃的酒精灯，给铅笔芯加热10s，观察电流表的示数，并记为I₂；③加热20s，再观察电流表示数，并记为I₃
(3)若I₁＜I₂＜I₃，则铅笔芯的电阻随温度的升高而减小；若I₁＞I₂＞I₃，则铅笔芯的电阻随温度的升高而增大；若I₁＝I₂＝I₃，则铅笔芯的电阻与温度无关
