16. 阅读短文，并回答问题

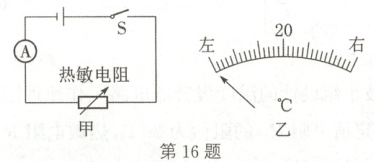

导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称为半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。例如有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速增大。利用这种半导体可以做成体积小、反应快、精度高的热敏电阻。图甲是将该种热敏电阻与电流表等其他元件串联成的一个可以用来测量小范围温度变化的电路。
(1)图甲所示的电路中，电源电压一定，闭合开关后，若热敏电阻所在区域的温度升高，电阻将迅速
(2)将图甲中的电流表刻度换成相应的温度刻度，就能直接准确地显示出热敏电阻附近的温度值。如图乙所示，如果刻度盘正中的温度刻度值为$20^{\circ}C$，$25^{\circ}C$的刻度应在$20^{\circ}C$的
(3)小明在图甲所示的电路中再串联接入一个滑动变阻器后，将电路放置在某蔬菜大棚内检测棚内温度的变化。电路中接入滑动变阻器的作用是
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称为半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。例如有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速增大。利用这种半导体可以做成体积小、反应快、精度高的热敏电阻。图甲是将该种热敏电阻与电流表等其他元件串联成的一个可以用来测量小范围温度变化的电路。
(1)图甲所示的电路中，电源电压一定，闭合开关后，若热敏电阻所在区域的温度升高，电阻将迅速
减小
，电流表的示数将变大
。(2)将图甲中的电流表刻度换成相应的温度刻度，就能直接准确地显示出热敏电阻附近的温度值。如图乙所示，如果刻度盘正中的温度刻度值为$20^{\circ}C$，$25^{\circ}C$的刻度应在$20^{\circ}C$的
右
(填“左”或“右”)边。(3)小明在图甲所示的电路中再串联接入一个滑动变阻器后，将电路放置在某蔬菜大棚内检测棚内温度的变化。电路中接入滑动变阻器的作用是
保护电路
。
答案：
16.
(1)减小 大
(2)右
(3)保护电路
(1)减小 大
(2)右
(3)保护电路
17. 提到“测谎仪”，同学们认为很“神秘”，其实用物理知识可帮助我们揭开其“神秘”的面纱。据测谎专家介绍，测谎技术从三个方面测定一个人的生理变化，即脉搏、呼吸和皮肤电阻（简称皮电）的变化来判断是否说谎。因为皮电最敏感，是测谎技术的主要依据。请分析：
（1）把人的手接在测谎仪的电路中，会发现测谎仪的显示屏显示出有电流，为什么？
（2）人说谎时，为什么测谎仪的显示屏显示出通过人体皮肤的电流（皮电）发生变化？
（1）把人的手接在测谎仪的电路中，会发现测谎仪的显示屏显示出有电流，为什么？
（2）人说谎时，为什么测谎仪的显示屏显示出通过人体皮肤的电流（皮电）发生变化？
答案：
17.
(1)因为人体是导体，将手放上去连接后组成了一个基本的通路，所以会显示出有电流
(2)根据欧姆定律$I = \frac{U}{R}$，说谎时，人体的皮肤电阻会发生变化，在电路电压一定时，通过人体的电流也会发生变化，在测谎仪的显示屏上呈现出来
(1)因为人体是导体，将手放上去连接后组成了一个基本的通路，所以会显示出有电流
(2)根据欧姆定律$I = \frac{U}{R}$，说谎时，人体的皮肤电阻会发生变化，在电路电压一定时，通过人体的电流也会发生变化，在测谎仪的显示屏上呈现出来
