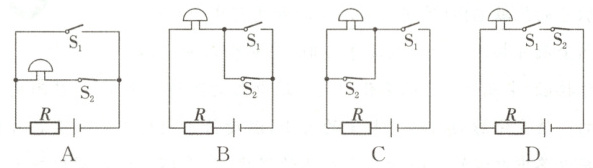

7. 立定跳远是我省中考体育测试项目之一。项目化小组的同学想设置一种装置来监测过线犯规的现象，当有同学踏上测试垫时，开关$S_{1}$、$S_{2}$同时闭合，当机器感应到脚尖过线时，红外感应开关$S_{2}$断开，电铃发出声音提醒裁判该考生犯规。下列选项中，符合监测装置工作原理的是(
C
)
答案：
7.C
8. 下列说法正确的是(
A.铜导线的电阻一定小于铁导线的电阻
B.将一根电阻丝拉长为原长的2倍，其阻值将变为原来的2倍
C.将一根电阻丝加热，其阻值一定减小
D.导体的电阻的大小与是否有电流通过无关
D
)A.铜导线的电阻一定小于铁导线的电阻
B.将一根电阻丝拉长为原长的2倍，其阻值将变为原来的2倍
C.将一根电阻丝加热，其阻值一定减小
D.导体的电阻的大小与是否有电流通过无关
答案：
8.D

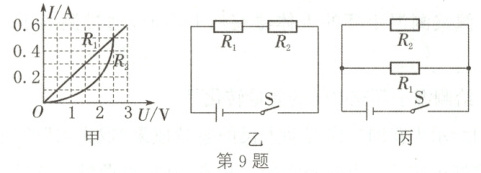

9. 如图甲所示是电阻$R_{1}$和$R_{2}$的$I - U$图像，下列说法正确的是(
A.电阻$R_{2}$为定值电阻
B.当电阻$R_{1}$两端电压为2V时，$R_{1}=0.4\Omega$
C.如图乙所示，当开关闭合，电路电流为0.2A时，电路总电压是3V
D.如图丙所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
C
)A.电阻$R_{2}$为定值电阻
B.当电阻$R_{1}$两端电压为2V时，$R_{1}=0.4\Omega$
C.如图乙所示，当开关闭合，电路电流为0.2A时，电路总电压是3V
D.如图丙所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
答案：
9.C
10. 在如图所示的电路中，电源电压保持不变。若在电路中再接入一个电压表，且当滑片$P$分别位于变阻器的左端、中点和右端时，电压表的示数如表所示，下列说法正确的是(
A.闭合开关后，当滑片$P$向右移动时，电流表的示数将变小
B.电源总电压为8V
C.由表格数据可以判断出电压表并联在$ab$两点之间
D.滑动变阻器最大阻值与定值电阻$R_{2}$的大小之比为2:1
D
)A.闭合开关后，当滑片$P$向右移动时，电流表的示数将变小
B.电源总电压为8V
C.由表格数据可以判断出电压表并联在$ab$两点之间
D.滑动变阻器最大阻值与定值电阻$R_{2}$的大小之比为2:1
答案：
10.D
