《2025年有一套初中各地市期末真题八年级物理上册人教版》

15. 如图所示,物体AB放置在平面镜MN前。请根据平面镜成像的特点画出物体AB在平面镜MN中所成的像,并保留作图痕迹。

答案：
15.

16. 如图所示,S'是光源S在平面镜中的像。光线a是光源S发出的光线经平面镜反射后,平行于凸透镜主光轴射向凸透镜的光线。请画出:
(1)光源S的位置。
(2)反射光线a对应的入射光线。
(3)光线a经凸透镜折射后的折射光线。

答案：
16.

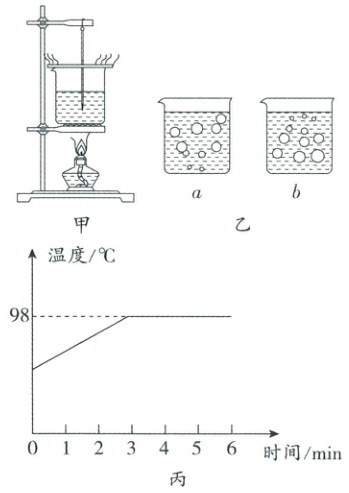

17. 小利在探究水沸腾前后温度变化的特点实验:

(1)他组装了如图甲所示的实验装置,其中纸板的作用是减小热量散失(或缩短从加热到沸腾的时间或固定温度计)。实验器材安装的顺序是自下而上。
(2)加热一段时间后,烧杯内的水中形成气泡情况如图乙所示。其中b烧杯实验现象说明了水没有沸腾。
(3)这样加热几分钟后,得到如图丙所示水的温度随时间变化图像。分析图像可知:水沸腾的特点是吸收热量，温度不变。

答案： 17.
(1)减小热量散失(或缩短从加热到沸腾的时间或固定温度计) 自下而上
(2)没有
(3)吸收热量，温度不变
