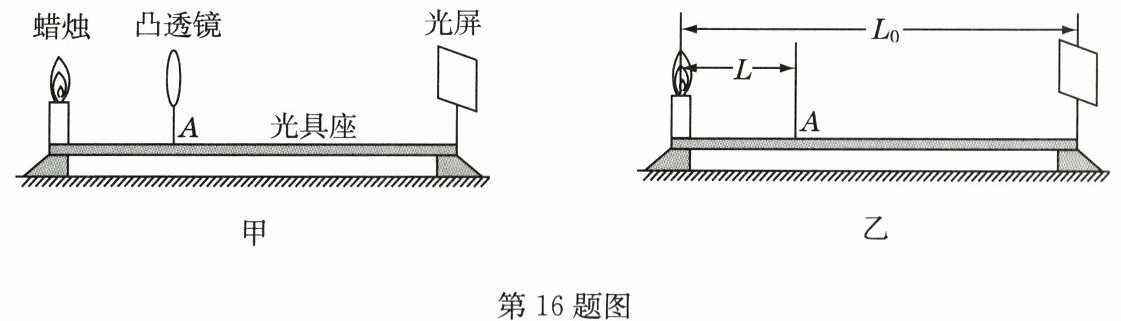

16. 某同学利用如图所示的装置来探究凸透镜成像的规律。
(1)实验前，应调节烛焰、凸透镜和光屏三者的中心在同一高度。
(2)如图甲所示，当凸透镜位于光具座上$A$处时，恰好在光屏上成清晰的像，成的是倒立(选填“正立”或“倒立”)的像。蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的上方。
(3)在保持(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到$B$处(图中未标出)，光屏上再次成清晰的像，成的是缩小(选填“放大”“缩小”或“等大”)的像。
(4)在上述探究活动中，若已知蜡烛与光屏间的距离为$L_{0}$，蜡烛与凸透镜第一次所在位置$A$间的距离为$L$，如图乙所示，则该透镜焦距$f$＜$L$(选填“$＞$”“$＜$”或“$=$”)，透镜先后两次所在位置$A$、$B$之间的距离$s=$$L_{0}-2L$(用$L_{0}$、$L$表示)。

答案： 16
(1)同一高度
(2)倒立 上
(3)缩小$ (4)＜L_0−2L$
解析:
(1)实验前应调节烛焰、凸透镜和光屏三者的中心在同一高度，目的是使像成在光屏中央。
(2)如图甲所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，由图可知此时物距小于像距，即物距在一倍焦距和二倍焦距之间，成倒立、放大的实像。由于此时成倒立的像，则蜡烛燃烧一段时间后，烛焰的像将向上移动。
(3)在保持
(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处(图中未标出)，相当于增大物距，减小像距，当光屏上再次成清晰的像时，此时物距应该大于二倍焦距，所成的像应该为倒立、缩小的实像。
(4)在上述探究活动中，若已知蜡烛与光屏间的距离为$L_0，$蜡烛与凸透镜第一次所在位置A间的距离为L，成倒立、放大实像的条件是f＜u＜2f，如图乙所示，则该透镜焦距f＜L。当凸透镜移至B位置时，因为在光屏上出现清晰的像，根据光路的可逆性原理，可以假设蜡烛在光屏位置时，像应成在原蜡烛位置，因此，光屏到透镜位置B的距离应为L，故透镜先后两次所在位置A、B之间的距离$s=L_0−2L。$

17. 在信息化时代，照相机和手机都是常用的图像采集设备。
(1)用照相机拍摄时，所成的像是倒立、缩小的实(选填“实”或“虚”)像。镜头靠近被拍摄物体时，像的大小将变大，此时像会远离(选填“靠近”或“远离”)透镜。用照相机拍摄远近不同的物体时，通过伸缩镜头，使被拍摄物体能够清晰成像，这个操作过程便是“调焦”。

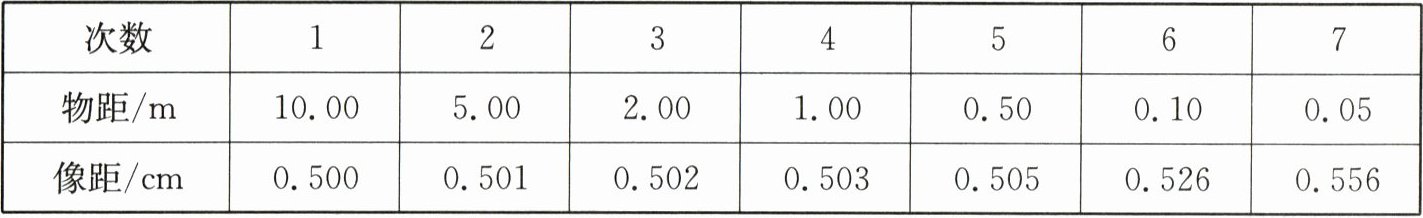

(2)小敏同学发现，手机不能“调焦”，但成像也基本清晰，她将手机拿到实验室进行了探究，实验数据如表所示。根据表中数据，判断手机镜头的焦距大约为D(填选项前字母)。

A. 5 m
B. 0.5 m
C. 0.05 m
D. 0.005 m
(3)手机拍摄远近不同的物体不需要“调焦”的原因是什么？

答案： 17
(1)实 大 远离
(2)D
(3)因为手机镜头的焦距小，物距都远大于二倍焦距，像距约等于焦距，像距变化范围小，这样远近不同的物体成像的位置相差不大，所以不用“调焦”。
