16. 一条光线与凸透镜主光轴夹角为 60°,斜向上射到放在主光轴上方的平面镜上,如图 11 所示,入射光线与镜面夹角为 30°,请完成经平面镜反射后的光路图,并标明光射向平面镜时的反射角的度数。

答案： 1. 入射光线与镜面夹角为$30^{\circ}$，根据反射定律，反射角等于入射角，反射角为$60^{\circ}$（反射角是反射光线与法线的夹角）。
2. 过入射点作法线，根据反射角等于入射角作出反射光线，反射光线与主光轴平行。
3. 平行于主光轴的光线经凸透镜折射后过焦点，所以折射光线过焦点$F$。
光路图如下：
（在图中画出反射光线：过入射点作垂直于平面镜的虚线为法线，根据反射角等于入射角（反射角为$60^{\circ}$）画出反射光线，反射光线平行于主光轴；再画出折射光线：从反射光线与凸透镜的交点出发，折射光线过焦点$F$，并标明反射角的度数为$60^{\circ}$）
故答案为：光路图已完成，反射光线平行于主光轴，折射光线过焦点$F$，反射角为$60^{\circ}$。

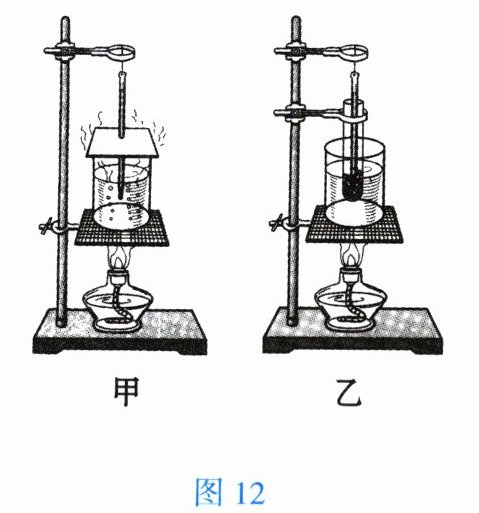

17. 小明按如图 12 甲所示装置“探究水在沸腾前后温度变化的特点”。

(1) 组装器材时,应按照自下而上(填“自下而上”或“自上而下”)的顺序进行。
(2) 当水温升高到 93℃时,每隔 1 min 记录一次温度填入下表,同时观察水中发生的现象。
|时间/min|0|1|2|3|4|5|6|
|温度/℃|93|95|97|99|99|99|99|

根据实验现象和表中数据可知,水在沸腾时不断吸收热量但温度保持不变。烧杯中水的沸点是99℃。
(3) 实验结束后,小明取下烧杯上的盖子,发现盖子上有水珠,请从物态变化的角度简要写出水珠的形成过程:烧杯中的水蒸气遇到较冷的盖子液化成水珠。
(4) 若按图 12 乙所示装置用烧杯中的水为试管中的水加热,试管中的水不能(填“能”或“不能”)沸腾。

答案：
(1) 自下而上
(2) $99$
(3) 烧杯中的水蒸气遇到较冷的盖子液化成水珠
(4) 不能
