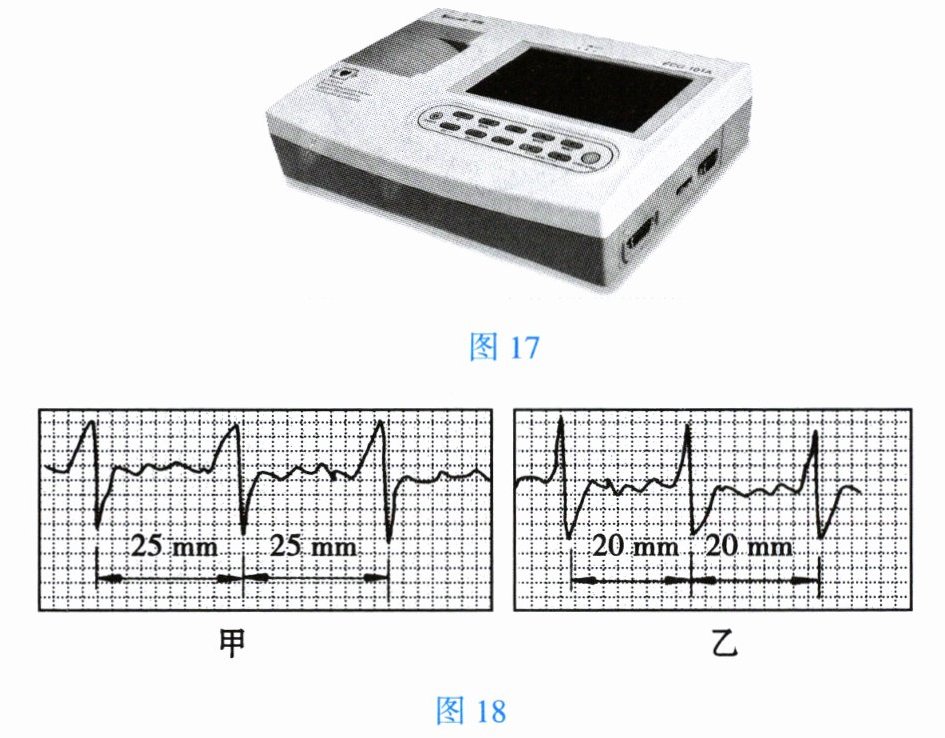

21. 心电图仪(如图17所示)通过一系列的传感手段,可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上。医生通过心电图,可以了解到被检者心跳的情况,例如,测量相邻两波峰的时间间隔,便可计算出1min内心脏跳动的次数(即心率)。同一台心电图仪正常工作时测得被检者甲、乙的心电图分别如图18甲、乙所示。若医生测量时记下被检者甲的心率为60次/min,则：

(1)1根据甲的心率为60次/min可知,甲每次心跳时间间隔(即甲心电图纸带相邻波峰走纸所用时间)为______s。
(2)这台心电图仪输出坐标纸的走纸速度为多少毫米/秒？
(3)乙的心率为多少？

答案：
(1) 1
(2) 由甲的心率为60次/min，可知甲每次心跳时间间隔为1s。
从甲的心电图图示可知，相邻两波峰间距为25mm，根据速度公式$v = \frac{s}{t}$，其中$s = 25mm$，$t = 1s$，可得走纸速度$v=\frac{25mm}{1s}=25mm/s$。
(3) 由图乙可知，相邻两波峰间距为20mm，走纸速度$v = 25mm/s$，根据$t=\frac{s}{v}$，可得乙每次心跳时间间隔$t=\frac{20mm}{25mm/s}=0.8s$。
1min内乙心跳次数（即心率）$n=\frac{60s}{0.8s}=75$（次）。
综上，答案依次为：
(1)1；
(2)25mm/s；
(3)75次/min。
