《2025年基础训练大象出版社八年级物理上册教科版》

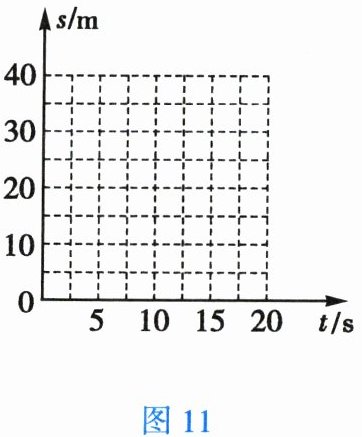

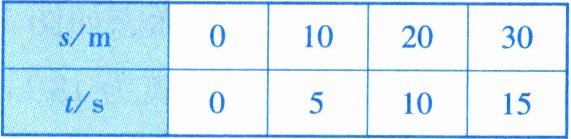

16. 某物体做匀速直线运动,下表列出了该物体运动时间t和对应的路程s,请用描点法在图11的直角坐标系中画出该物体的s-t图像。
| s/m | 0 | 10 | 20 | 30 |
| t/s | 0 | 5 | 10 | 15 |

答案： 在直角坐标系中，按照以下点描画：
1. 点 (0, 0)
2. 点 (5, 10)
3. 点 (10, 20)
4. 点 (15, 30)
用直线将这些点依次连接起来。

17. 如图12所示,在“研究充水玻璃管中气泡的运动规律”的实验中:

(1)气泡上升过程中,若以气泡为参照物,玻璃管口的塞子是运动(填“运动”或“静止”)的。
(2)若测得气泡从玻璃管的底端运动到顶端的路程为56cm,所用的时间为7s,则在这个过程中气泡的平均速度为0.08m/s。
(3)为了判断气泡是否做匀速直线运动,需要测量气泡运动的路程和时间,为便于测量,应使气泡在玻璃管内运动得较慢(填“快”或“慢”)。

答案：
(1)运动
(2)0.08m/s
(3)慢

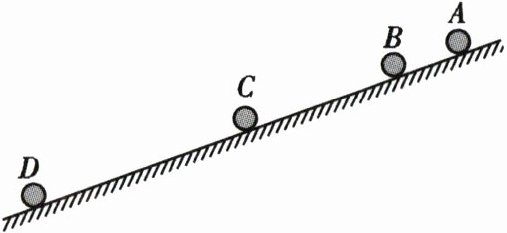

18. 某实验小组在“测量物体运动的平均速度”实验中,让小球从斜面A点由静止开始滚下,频闪照相机记录了小球在相同时间内通过的路程,照片如图13所示。

(1)实验时应保持斜面的倾角较小(填“大”或“小”),这是为了减小测量时间(填“路程”或“时间”)时造成的误差。
(2)依据照片可判断,小球在做加速(填“加速”“减速”或“匀速”)运动。
(3)如果频闪照相机每隔0.2s拍摄一次,并测得$s_{AB}= 5cm,s_{BC}= 15cm,$则小球在BC段的平均速度为0.75m/s,小球在AC段的平均速度为0.50m/s。
(4)小球在AD段运动过程中,经过时间$t_{AD}$中点时的速度为$v_{1},$经过路程$s_{AD}$中点时的速度为$v_{2},$则$v_{1}$＜(填“＞”“＜”或“=”)$v_{2}。$

答案：
(1) 小；时间
(2) 加速
(3) $v_{BC} = \frac{s_{BC}}{t} = \frac{0.15\, m}{0.2\, s} = 0.75\, m/s$；
$v_{AC} = \frac{s_{AB} + s_{BC}}{2 × 0.2\, s} = \frac{0.05\, m + 0.15\, m}{0.4\, s} = 0.50\, m/s$
(4) ＜
