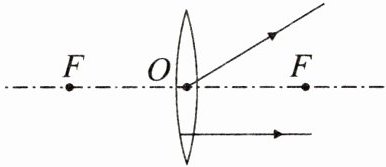

1. (2024 福建中考)在图中，根据折射光线画出对应的入射光线。

答案：
1.如图所示.

主题情境
手电筒是日常生活中常用的照明工具，请完成与自制手电筒相关的第 2、3 题。

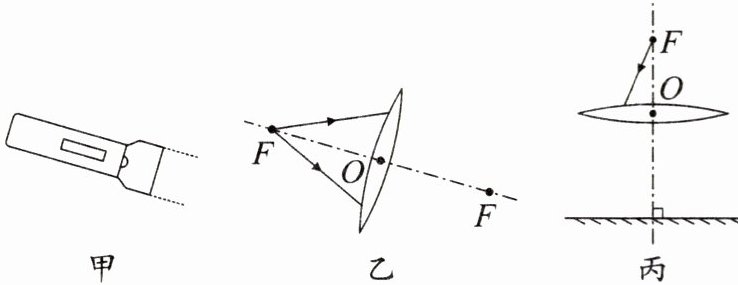

2. 在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小灯泡放在凸透镜的焦点处，请在图乙中画出光通过凸透镜后的光线。
3. (2025 毕节金沙模拟)小明又用该手电筒竖直向下照射在水平放置的平面镜上，侧面的人几乎看不到经平面镜反射后的光，他通过作图明白了其中的道理。如图丙，F 为凸透镜的焦点，请画出图中光线经过凸透镜后的折射光线和经过平面镜反射后的反射光线。

答案：
2.如图乙所示.

3.如图丙所示.

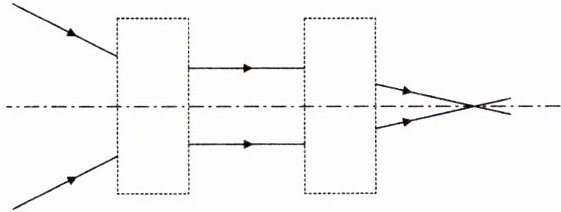

4. 在如图所示的虚线框中，分别画上合适的透镜。

答案：
4.如图所示.

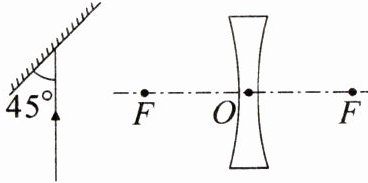

5. (2025 黔西南州兴义市期末)如图，一条光线沿竖直方向射向平面镜，画出其反射光线以及经过透镜后的折射光线。

答案：
5.如图所示.

6. (2024 达州中考)一束平行于主光轴的光线，经凸透镜折射后在水面发生反射和折射，请完成光路图。

答案：
6.如图所示.

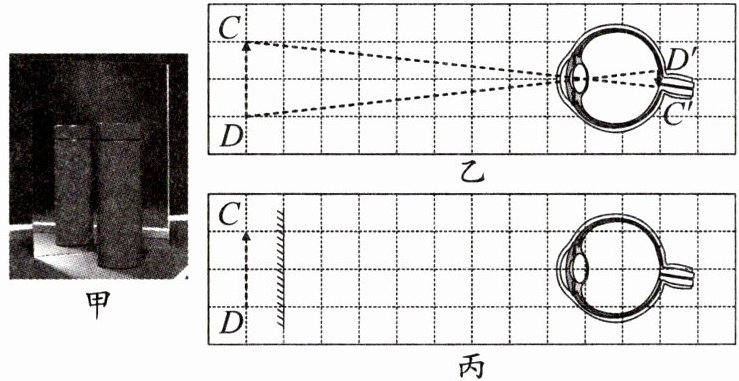

7. 如图甲，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？图乙为杯子的像 CD 在视网膜上成像的示意图，请你在图丙中画出杯子 AB 在视网膜上成的像 A'B'。(要求：先根据平面镜成像规律画出 AB，再用图乙的方法画出 A'B')

答案：

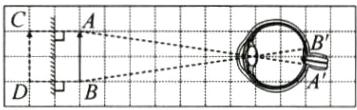

7.如图所示.

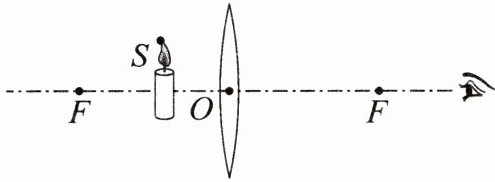

8. 在探究凸透镜成像规律的实验中，小新透过凸透镜看到烛焰 S 的像点 S'，画出光路图确定像点 S'的位置，图中 O 为光心，F 为焦点。(保留作图痕迹)

答案：
8.如图所示.

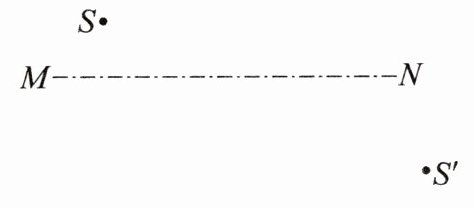

9. 如图，MN 为透镜主光轴，S'是光源 S 通过透镜所成的像，请在图中画出透镜的位置和种类，并确定透镜右侧焦点 F 的位置。(保留作图痕迹)

答案：
9.如图所示.
