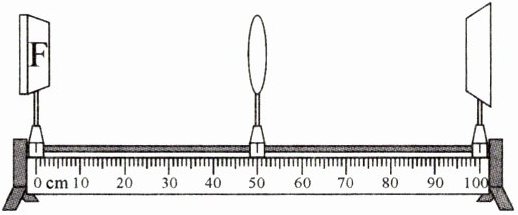

1. 用如图装置探究凸透镜成像的规律,凸透镜的焦距为10 cm,实验中保持凸透镜的位置不变。

(1) 调整发光二极管、凸透镜和光屏三者的中心大致在同一高度,目的是使像成在光屏中央。
(2) 研究发光二极管的成像情况。
① 将发光二极管移至10 cm刻度线处,移动光屏,发光二极管在光屏上成清晰的倒立、缩小的实像,此时光屏在60 cm刻度线到70 cm刻度线之间。
② 将发光二极管移至30 cm刻度线处,移动光屏,发光二极管在光屏上成清晰的倒立、等大的实像,此时光屏在70 cm刻度线处。
③ 将发光二极管移至35 cm刻度线处,移动光屏,发光二极管在光屏上成清晰的倒立、放大的实像,此时光屏在70 cm刻度线的右侧。
④ 将发光二极管移至40 cm刻度线处,移动光屏,发现光屏上不能(选填“能”或“不能”)成像。
⑤ 将发光二极管移至45 cm刻度线处,从凸透镜右侧透过凸透镜可以看到发光二极管的正立、放大的虚像。
(3) [总结]分析上面的实验现象可知：(凸透镜的焦距为f,物距用u表示,像距用v表示)
① 当u＞2f时,f＜v＜2f,凸透镜成倒立、缩小的实像。
② 当u= 2f时,v=2f,凸透镜成倒立、等大的实像。
③ 当f＜u＜2f时,v＞2f,凸透镜成倒立、放大的实像。
④ 当u= f时,凸透镜不成像。
⑤ 当u＜f时,凸透镜成正立、放大的虚像。

答案： 1.
(1)同一高度 使像成在光屏中央
(2)①倒立 缩小 60 70 ②倒立 等大 70 ③倒立 放大 70 ④不能 ⑤正立 放大 虚
(3)①倒立、缩小的实 ②v=2f 倒立、等大的实 ③f＜u＜2f v＞2f ④不成像 ⑤正立、放大的虚

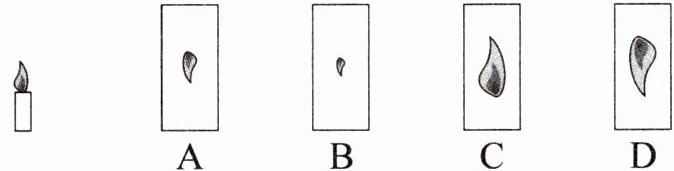

2. 如图所示的蜡烛放在凸透镜的2倍焦距之外,在透镜的另一侧调节光屏得到烛焰清晰的像,这个像是图中的(B)

答案： B

3. (2024牡丹江中考)把凸透镜正对太阳光,在距凸透镜10 cm的光屏上得到一个最小、最亮的光斑。若将一支点燃的蜡烛放在此凸透镜前15 cm处,在凸透镜另一侧调节光屏的位置,可得到烛焰清晰的(D)
A.正立、放大的虚像
B.倒立、缩小的实像
C.倒立、等大的实像
D.倒立、放大的实像

答案： D

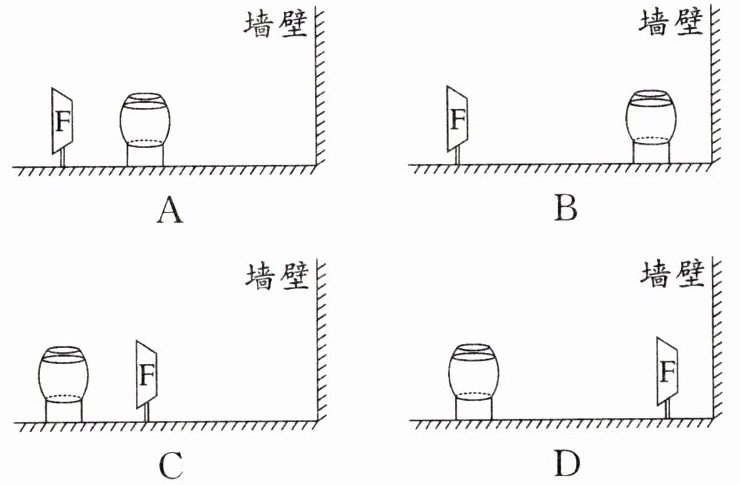

4. 将带有“F”字样的光源放在装有水的鱼缸附近,调整光源和鱼缸的位置,在墙壁上看到一个倒立、放大的“F”,则“F”光源、鱼缸、墙壁三者的位置可能是(A)

答案： A
