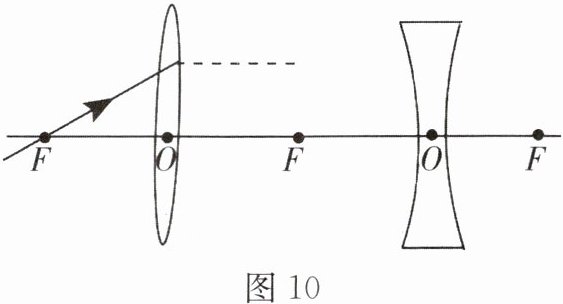

17. 如图10所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出相应的折射光线。

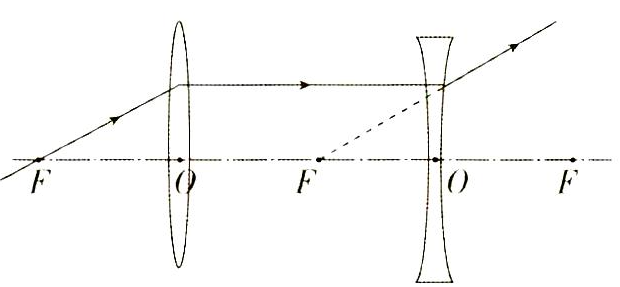

答案：

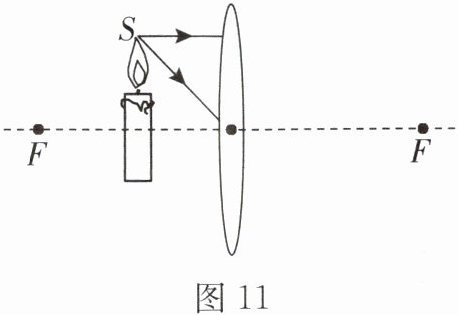

18. 如图11所示,请画出由S点发出的光经过凸透镜后的折射光线,并由此确定发光点S的像点S'。

答案：

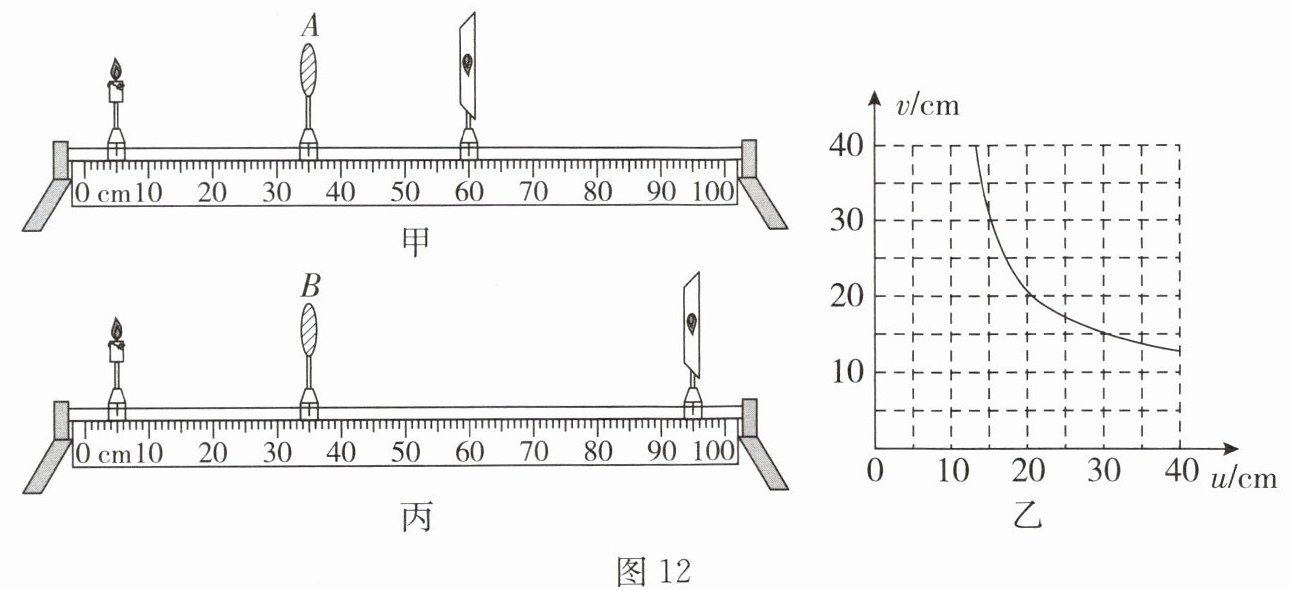

19. 在探究凸透镜成像规律时,如图12甲所示,将A凸透镜固定在光具座上35 cm刻度线处,将点燃的蜡烛放置在光具座上5 cm刻度线处,移动光屏,使烛焰在光屏上成清晰的像,由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示;接着保持蜡烛的位置不变,将凸透镜A换为凸透镜B并保持位置不变,移动光屏,使烛焰在光屏上成清晰的像,如图丙所示。

(1) 请根据上述实验现象和凸透镜成像规律判断:凸透镜A的焦距是10cm,凸透镜A的焦距小于(选填“大于”“小于”或“等于”)凸透镜B的焦距。
(2) 在图甲中,保持凸透镜位置不动,把蜡烛向右移动5 cm,要想在光屏上再次得到清晰的像,应该把光屏向右(选填“左”或“右”)移动一段距离,像将变大(选填“变大”“变小”或“不变”)。
(3) 在图甲中,随着实验的进行,蜡烛由于燃烧逐渐变短,光屏上的像逐渐向上移动。为了保证烛焰、凸透镜和光屏三者中心在同一高度,并且使像完整地成在光屏的中央,可将凸透镜向下移动。
(4) 在图甲中,当光屏上出现烛焰清晰的像时,如果用遮光板挡住透镜的上半部分,我们观察光屏时,将会在光屏上看到烛焰C的像。
A. 下半部分
B. 上半部分
C. 完整的变暗
(5) 将图甲中的蜡烛移到标尺上25 cm到30 cm之间的某一位置,移动光屏,发现在光屏上不能成清晰的像,此时应从凸透镜的右(选填“左”或“右”)侧通过凸透镜观察烛焰的像。
(6) 图丙所示的实验现象可以说明幻灯机(选填“照相机”“幻灯机”或“放大镜”)的成像特点。若将远视眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像变模糊了;若保持凸透镜和光屏的位置不动,应使蜡烛靠近(选填“靠近”或“远离”)凸透镜,才能在光屏上再次看到烛焰清晰的像。

答案：
(1)10 小于
(2)右 变大
(3)下
(4)C
(5)右
(6)幻灯机 靠近
