《2025年自主学习指导课程与测试八年级物理上册沪科版》

6. 在“探究凸透镜成像的规律”时,开始时烛焰在光屏上成缩小的像,接着把物距调整为刚才的一半,移动光屏使烛焰在光屏上成像。此时的像(D)
A.是放大的
B.是缩小的
C.是等大的
D.以上三种都有可能

答案： D

7. 透镜正对着太阳光,可在距凸透镜15 cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20 cm处,可得到一个(D)
A.正立、放大的虚像
B.倒立、缩小的实像
C.正立、放大的实像
D.倒立、放大的实像

答案： D

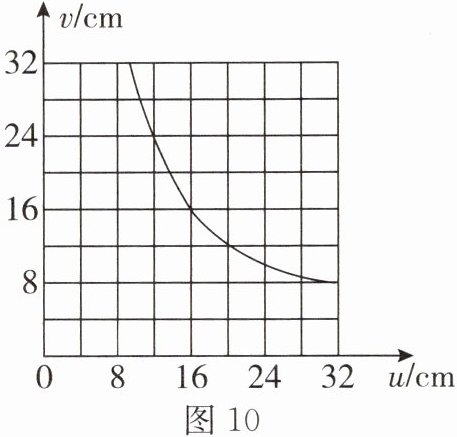

8. 某同学在“探究凸透镜成像的规律”的实验中,绘制了物体到凸透镜的距离u与像到凸透镜的距离v之间关系的图像,如图10所示。下列判断正确的是(B)

A.该实验所用凸透镜的焦距是16 cm
B.当u = 16 cm时,成倒立、等大的实像
C.用手遮住凸透镜上半部分,光屏上清晰的像会变暗且不完整
D.物体从距凸透镜24 cm处移动到12 cm处过程中,像一直变小

答案： B

9. 用焦距为10 cm的凸透镜探究凸透镜成像的规律时,将蜡烛、凸透镜和光屏依次放在光具座上,并将凸透镜固定在50 cm刻度线处。

(1)点燃蜡烛,调整蜡烛、凸透镜和光屏的高度,使烛焰的中心、凸透镜的光心和光屏的中心大致在同一高度。

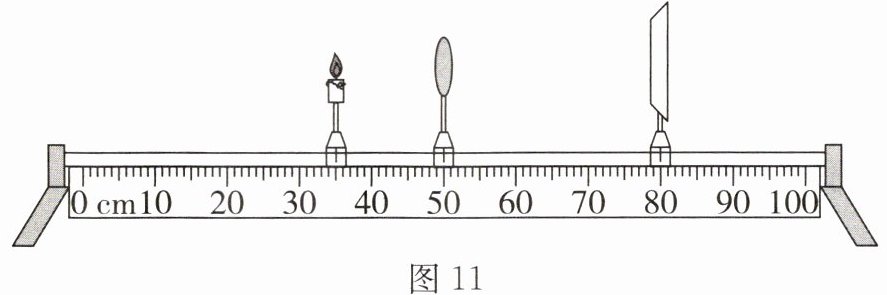

(2)当蜡烛和光屏的位置如图11所示时,光屏上承接到烛焰清晰的像。像的特点是倒立、放大的实像。
(3)将蜡烛移至20 cm刻度线处,应将光屏移至65cm刻度线处,可再次承接到烛焰清晰的像。
(4)将蜡烛移至45 cm刻度线处,无论怎样移动光屏,始终承接不到烛焰清晰的像。此时应在凸透镜右侧(选填“左侧”或“右侧”)透过凸透镜观察像的特点。观察到的像的特点是：正立、放大的虚像。

答案：
(1)同一高度
(2)放大
(3)65
(4)右侧 正 放大 虚
