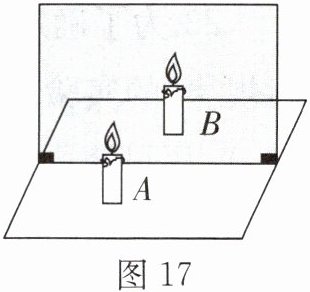

24. 如图 17 是小勇同学“探究平面镜成像特点”的实验装置。
(1) 在实验中用透明的玻璃板代替平面镜, 主要是利用玻璃板透明的特点, 便于 便于确定像的位置。
(2) 为探究平面镜所成的像与物的大小关系, 小勇做了如下操作: 他先点燃蜡烛 $A$ 放在玻璃板前, 再拿一只外形相同但不点燃的蜡烛 $B$ 竖立着在玻璃板后移动, 当移动到 $A$ 像的位置时, 发现它与 $A$ 的像完全重合, 这表明平面镜所成像的大小与物的大小 相等。
(3) 为探究平面镜所成的像是实像还是虚像, 他将一块与玻璃板等大的不透明的白板竖放在玻璃板与蜡烛 $B$ 之间, 拿走蜡烛 $B$, 将这块白板移动到蜡烛 $B$ 的位置时, 发现白板上不能承接到蜡烛 $A$ 的像, 这说明平面镜所成的像是 虚 像。
(4) 拿走白板, 他将蜡烛 $A$ 向玻璃板靠近 $2\ cm$, 再将蜡烛 $B$ 重新移到 $A$ 像的位置, 通过测量, 他发现蜡烛 $B$ 靠近玻璃板 2 cm (选填“远离玻璃板 $2\ cm$”或“靠近玻璃板 $2\ cm$”或“位置不动”), 同时发现像的大小 $\underline{\quad\quad}$不变 (选填“变大”“变小”或“不变”)。
(5) 实验中玻璃板与水平桌面保持垂直, 若不垂直, 对实验操作带来的不便影响是 蜡烛 B 与像无法重合。

答案：
(1)便于确定像的位置
(2)相等
(3)虚
(4)靠近玻璃板 2 cm 不变
(5)蜡烛 B 与像无法重合
