《2025年同步学习目标与检测八年级物理上册人教版》

探究问题二 三条特殊光线的光路作图
【例2】

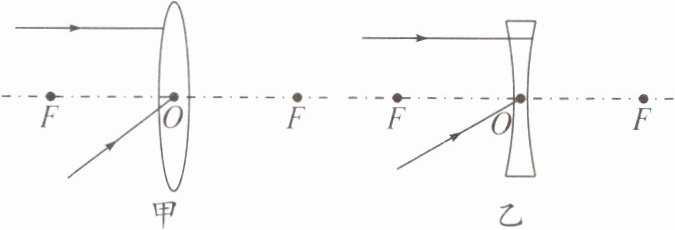

如图甲、乙所示,请画出入射光线通过透镜后的折射光线。

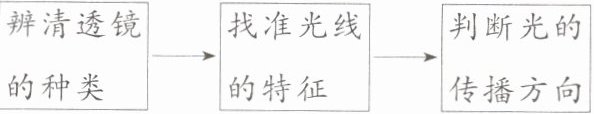

思路导引
光线通过透镜后的传播方向(参见下图)：

答案：

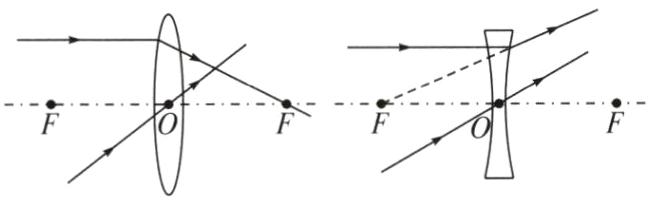

答案 如图所示。 解析 题图甲中,平行于主光轴的光线经凸透镜折射后折射光线通过焦点,过凸透镜光心的光线其传播方向不变;题图乙中,平行于主光轴的入射光线经凹透镜折射后折射光线的反向延长线通过焦点,过凹透镜光心的光线传播方向不变。

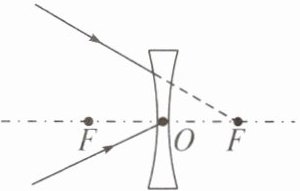

如图所示,分别作出两条入射光线通过透镜后的折射光线。

答案：
如图所示。

1.

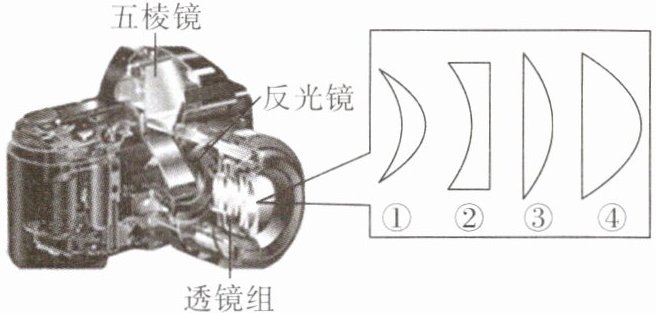

单反相机镜头由多种光学器件组成,其中较为重要的是透镜组,下列透镜组中属于凹透镜的是( )


A.①
B.②
C.③
D.④

答案： B

2.

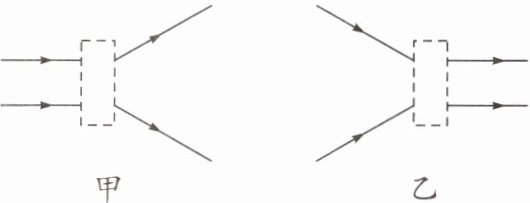

根据入射光线和折射光线判断,甲、乙两图虚线框内的透镜类型分别是( )

A. 凹透镜、凹透镜
B. 凹透镜、凸透镜
C. 凸透镜、凹透镜
D. 凸透镜、凸透镜

答案： A

3.
下列关于透镜的说法,正确的是( )
A. 焦距越长,透镜对光的折射作用越弱
B. 凸透镜只对平行光有会聚作用
C. 凹透镜两个焦点之间的距离叫作焦距
D. 平行光经过凸透镜折射后一定会聚于焦点

答案： A
