《2025年同步学习目标与检测八年级物理上册人教版》

【例 2】如图所示,光从玻璃斜射入空气,在图中画出反射光线和折射光线的大致位置。

答案：
[例2]答案如图所示。

解析题图中已经过入射点作出了垂直于界面的法线，根据反射角等于入射角，在法线左侧的玻璃中作出反射光线；当光由玻璃斜射进入空气中时，折射光线远离法线，折射角大于入射角，在法线左侧的空气中作出折射光线。

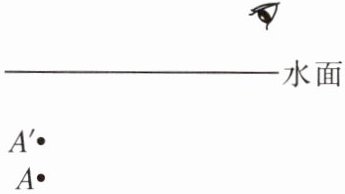

【对点训练 2】请在图中画出人眼看到池底 A 的大致光路图(A'是人眼看到的池底 A 的像)。

答案：

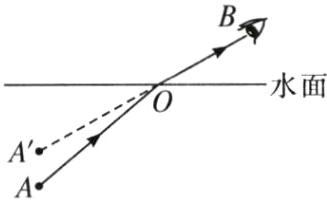

[对点训练2]如图所示。

【例 3】根据平面镜成像的特点,在图中作出物体 AB 在平面镜中成的像。

答案：
[例3]答案如图所示。

【对点训练 3】请利用平面镜成像规律画出图中小鸟的眼睛 A 通过平面镜看到 B 点的光路图。

答案：
[对点训练3]如图所示。

【例 4】S 点发出一束光射向水面,一部分光经水面反射后射向 A 点,还有一部分经水面折射后射向 B 点,请完成反射和折射光路图。

答案：
[例4]答案如图所示。

解析根据平面镜成像的规律，作出点S在水中成的像S'，由于反射光线的反向延长线要过点S'，连接S'A，与水面的交点就是入射点O，连接SO画出入射光线，连接OA画出反射光线，连接OB画出折射光线。

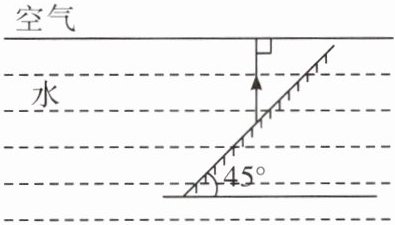

【对点训练 4】经平面镜反射后的反射光线如图所示,请画出射向平面镜的入射光线和进入空气中的折射光线。

答案：
[对点训练4]如图所示。
