《2025年学习探究诊断九年级物理全一册人教版》

(第$7$～$8$题要求画出题干所述电路的等效电路图)
7. 将定值电阻$R_{1}和R_{2}$并联后接到电源上,已知$R_{1} = 60\Omega$,通过$R_{2}的电流是0.5A$,干路中的电流是$0.6A$。求：
(1) 电源电压；
(2) 电阻$R_{2}$的阻值。

答案： 等效电路图略；（1）6 V （2）12 Ω

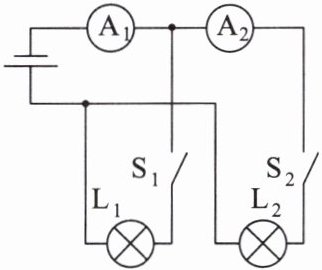

8. 如图所示,电源电压为$36V$且保持不变,设灯泡的电阻不变。当开关$S_{1}$、$S_{2}$闭合时,电流表$A_{1}$、$A_{2}的示数分别为1.8A和0.6A$,求：
(1) 电路中的总电阻；
(2) 灯泡$L_{1}$的电阻。

答案： 等效电路图略；（1）20 Ω （2）30 Ω
